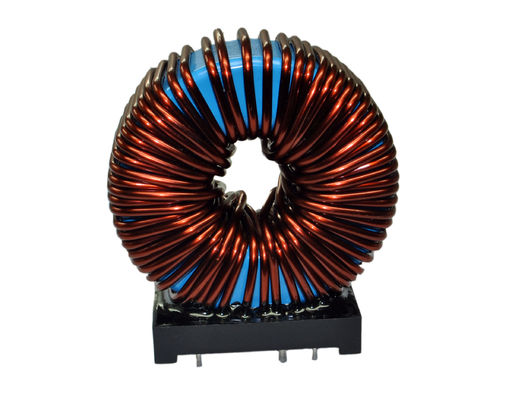

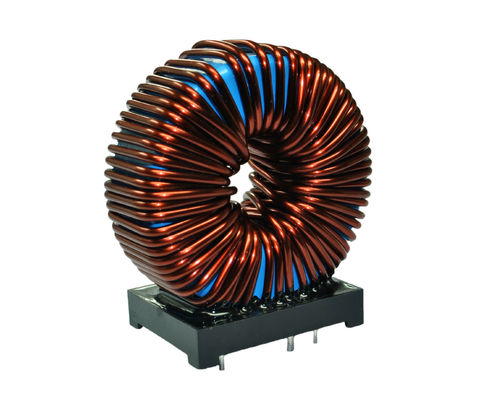

Yüksek Akım Toroidal Çekirdek İndüktör Toroidal Güç İndüktörü 800uH İndüktans Aralığı
Ürün Açıklaması
Yüksek akım toroidal çekirdek indüktörü, toroidal güç indüktörü, 10A'ya kadar akım, 800uH
ÖZELLİKLER: Düşük DCR / μH Yükseklik: 65mm Max Ayak izi: 65mm * 45mm Mevcut derece: 10Apk Endüktans Aralığı: 800µH
NOTLAR:.
Test Frekansı: 1.0KHz / 0.25Vdc
Test Cihazı: L: HP4284A, CH11025, CH3302, CH1320, CH1320S LCR METRE / Rdc: CH16502, Agilent33420A MİKRO OHMETRE.
Isı Nominal Akım (Irms), bobin sıcaklığının çekirdek kaybı olmadan yaklaşık △ T = 40 ℃ yükselmesine neden olur.
Doygunluk Akımı (Isat) L0'un yaklaşık% 25 oranında düşmesine neden olur
Parça sıcaklığı (ortam + sıcaklık artışı) en kötü çalışma koşulları altında 125 exceed 'yi geçmemelidir. Devre tasarımı, bileşen, PCB iz büyüklüğü ve kalınlığı, hava akımı ve diğer soğutma hükümlerinin tümü parça sıcaklığını etkiler. Son uygulamada parça sıcaklığı doğrulanmalıdır.
