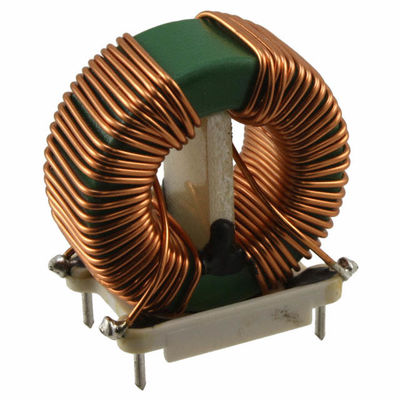

Yüksek frekanslı Toroidal Çekirdek İndüktörü Toroidal Güç İndüktörü, 680uH İndüktans Aralığı ile, baz ile
ÖZELLİKLERİ: Düşük DCR / μH Mevcut derece: 10Apk Endüktans Aralığı: 680µH
NOTLAR:.
Test Frekansı: 1.0KHz / 0.25Vdc
Test Cihazı: L: HP4284A, CH11025, CH3302, CH1320, CH1320S LCR METRE / Rdc: CH16502, Agilent33420A MİKRO OHMETRE.
Isı Nominal Akımı (Irms), bobin sıcaklığının çekirdek kaybı olmadan yaklaşık △ T = 40 ℃ yükselmesine neden olur.
Doyma Akımı (Isat) L0'un yaklaşık% 25 oranında düşmesine neden olur
Parça sıcaklığı (ortam + sıcaklık artışı) en kötü çalışma koşulları altında 125 exceed 'yi geçmemelidir. Devre tasarımı, bileşen, PCB iz büyüklüğü ve kalınlığı, hava akımı ve diğer soğutma hükümlerinin tümü parça sıcaklığını etkiler. Son uygulamada parça sıcaklığı doğrulanmalıdır.
