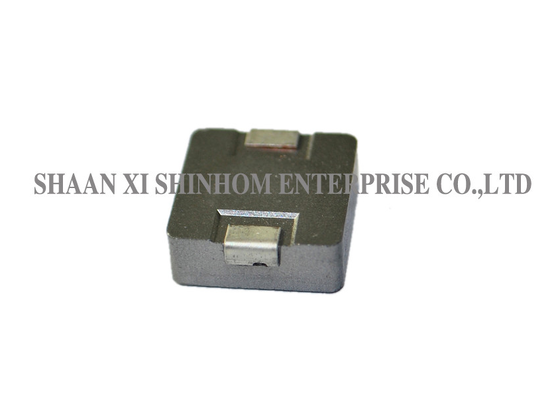

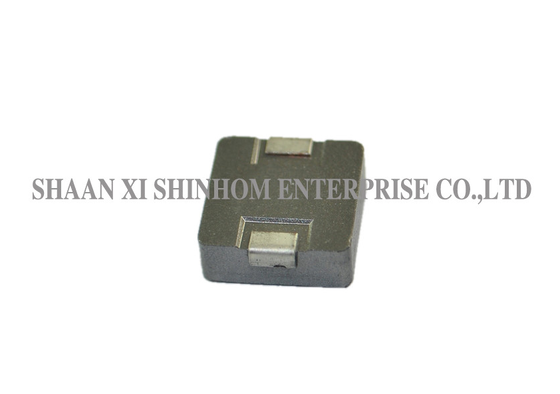

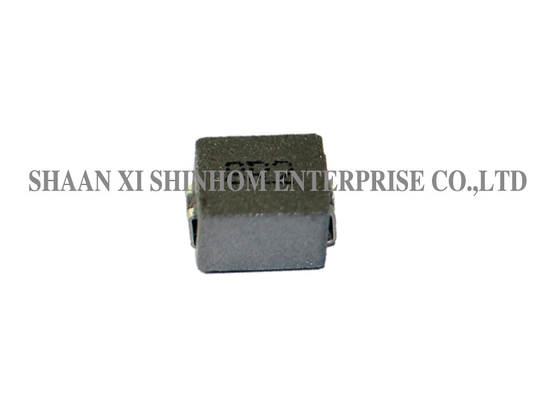

Dağıtılmış Güç Sistemleri ve Taşınabilir Cihazlar için Yüksek Akımlı SMD Kalkanlı Endüktör LPM0402/0603 Serisi

BuLPM0402/0603 serisi kalkanlı SMD güç indüktörüözellikleri aKompozit yapıvekalkanlı tasarım,En düşük DCR/μHPaket boyutunda veYüksek frekanslı tepki(en fazla5.0MHz), doygunluk olmadan yüksek geçici akım piklerini etkili bir şekilde ele alır.BuKompozit yapıPaket mükemmel nem, korozyon ve çevre koruması sağlar.Çok yaygın olarak kullanılır.PDA'lar/ dizüstü bilgisayarlar/ masaüstü bilgisayarlar/ sunucular,yüksek akımlı POL dönüştürücüler,düşük profilli yüksek akımlı güç kaynakları,Pil ile çalışan cihazlar,Dağıtılmış güç sistemleri, veFPGA güç kaynakları için DC-DC dönüştürücülerKompakt yüksek yoğunluklu güç kaynağı tasarımları için ideal bir seçimdir.

Özellikleri:

• Kalkanlı yapılar
• 3,0-5,0 MHz'e kadar frekans aralığı
• En düşük DCR/μH
• Doymak olmadan yüksek geçici akım piklerini idare eder
• Kompozit yapısı nedeniyle ultra düşük gürültü gürültüsü
• Kapsülelenmiş vücut daha iyi çevre koruması ve nem direnci sunar.
• IHLP'ye karşı daha yüksek dielektrik dayanıklılık voltajı
• Alev geriletici kapsül (UL 94 V-0)
• Korozyona dayanıklı paket
• RoHS Direktifi 2002/95/EC ile uyumlu

Uygulamalar:

• PDA / dizüstü bilgisayar / masaüstü / sunucu uygulamaları
• Yüksek akım POL dönüştürücüleri
• Düşük profilli, yüksek akım güç kaynakları
• Pil ile çalışan cihazlar
• Dağıtılmış güç sistemlerindeki DC/DC dönüştürücüler
• Field Programmable Gate Array (FPGA) için DC/DC dönüştürücü

Notlar:

• Test Frekansı: 100KHz / 0.25Vdc
• Test Aracı: L:HP4284A, CH11025, CH3302, CH1320, CH1320S LCR METER/Rdc:CH16502, Agilent33420A MICRO OHMMETER.
• Sıcaklık dereceli akım (Irms), çekirdek kaybı olmadan bobin sıcaklığının yaklaşık,△T = 40 °C'ye yükselmesine neden olacaktır.
• Doymak Akımı (Isat) L0'nun yaklaşık % 20 düşmesine neden olur.
• Parça sıcaklığı (çevre + sıcaklık artışı) en kötü çalışma koşullarında 125°C'yi geçmemelidir.hava akışı ve diğer soğutma düzenlemeleri tüm parça sıcaklığını etkilerParça sıcaklığı son uygulamada kontrol edilmelidir.
• Çalışma sıcaklığı ve depolama sıcaklığı: -40°C - +105°C.

Not: Ürün özellikleri özelleştirilebilir.

Sık Sorulan Sorular

S: Kompozit yapısı sesli gürültüyü nasıl azaltır?

A:Kompozite yapı, manyetostriktif etkiden kaynaklanan titreşimi etkili bir şekilde azaltmak için özel çekirdek malzemeleri ve doldurma işlemleri kullanır.Bu sesli frekans aralığında sesli gürültüyü önemli ölçüde azaltır, özellikle gürültü duyarlı taşınabilir cihazlar ve tüketici elektroniği uygulamaları için uygundur.

S: Kalkanlı yapının avantajları nelerdir?

A:Kalkanlı yapı, çekirdeğin içinde manyetik akışı sınırlamak için kapalı bir manyetik devre tasarımı kullanır.Etkili bir şekilde sızıntı akışını ve yakın hassas devrelere elektromanyetik müdahaleyi azaltır, sistem EMC performansını iyileştirir.

S: Nem ve korozyon geçirmez ambalajın önemi nedir?

A:Paketleme, mükemmel nem, korozyon ve çevre koruması sağlar.Kimyasal kirlilik, vb.), ürün güvenilirliğini ve kullanım ömrünü artırır.

S: Örnekler için nasıl başvuru yapılır?

A:Web sitemizden veya e-postamızdan örnek başvuru gönderebilirsiniz. Lütfen şirket bilgilerinizi ve hedef modelinizi verin.Ücretsizve içinde gönderilecektir3-5 iş günüToplu sipariş için teslim süresi genellikle2- 8 hafta.
