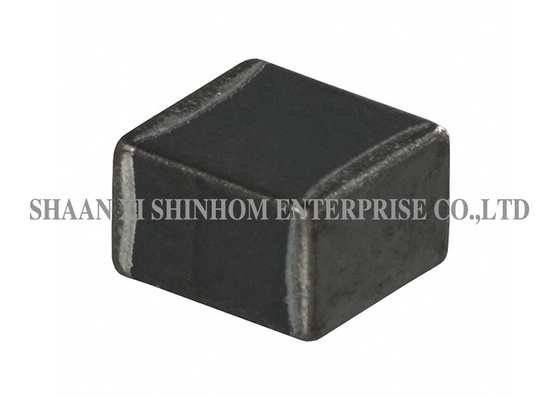

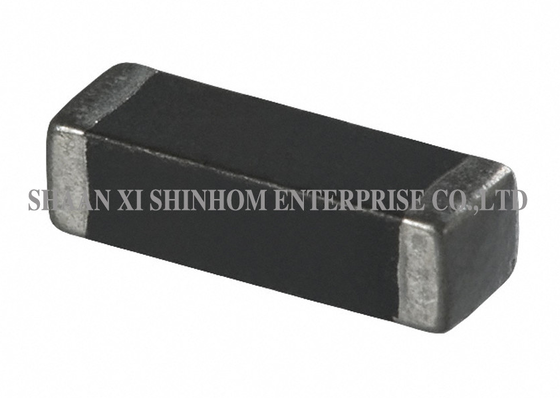

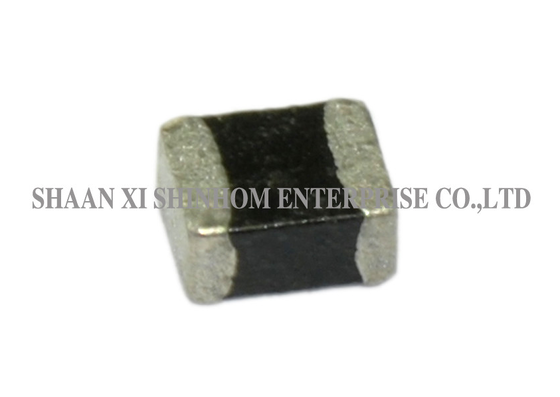

Test/ölçüm ve depolama ekipmanları için yüksek güvenilirlikli AIML1210 serisi çip indüktörü

AIML1210 Serisi yüksek kendi kendine rezonans frekansı olan çip indüktörleri,Çok katmanlı Çip Indüktör Ferrit Boncuk

BuAIML1210 serisiçok katmanlı çip indüktörüözellikleri aKapalı manyetik devre tasarımıEtkili bir şekilde çapraz konuşmayı engeller.yüksek kendi kendine rezonans frekansıveyüksek güvenilirlik, yüksek frekanslı devrelerde sinyal iletim bütünlüğünü sağlar.Ürünyüksek yoğunluklu montajveGeri akış lehimlemeÇoklu standart boyutlar0402 ila 1210Farklı PCB düzenleme gereksinimlerini karşılamak için kullanılabilir.Çok yaygın olarak kullanılır.tıbbi ekipman,Test ve ölçüm aletleri,taşınabilir cihazlar,CD-ROM,sabit disk sürücüleri,Modemler,Yazıcılar,DSC,DVC,PDAlar,DVDler, veHDDler.

Özellikleri:

• Kapalı manyetik devre
• Karşılıklı konuşmaktan kaçınır
• Kapalı manyetik devre, çapraz konuşmayı önler.
• Yüksek yoğunluklu kurulum ve yeniden akış lehimleme için uygundur
• Boyutlar 0402 / 0603 / 0805 / 1206 / 1210

Uygulamalar:

1. Tıbbi Ekipman
2. Test/ölçüm ekipmanları
3. Taşınabilir Ekipman
4. CD-ROM, Sabit Disk, Modem, Yazıcılar
5. DSC, DVC, PDA, DVD ve HDD

Teknik bilgiler:

1. Eectrode kapalı olmalıdır:@ 180°C±5°C için 2-3 dakika Ön ısıtıcı sıcaklık:230°C için 4 saniye ±1 saniye Fluks: Colophony ile metanol çözeltisine 3 ila 5 saniye boyunca daldırma.
2. IDC:Tıp Dönüşümün uygulanmasıyla başlangıç L değerinin %5 oranında düştüğü DC akımı veya elementin sıcaklığının 20°C arttığı akımın değeri
3. Çalışma sıcaklığı:-40°C'den +100°C'ye kadar

Notlar: Ürün boyutu ve endüktansa özelleştirilebilir

Sık Sorulan Sorular

S: Kapalı manyetik devre tasarımının avantajları nelerdir?

A:Kapalı manyetik devre manyetik akışı çekirdeğin içine kısıtlar.Magnetik çiftleme yan kompozisyonlar arasında crossstalk önlerkenYüksek yoğunluklu PCB düzenlerinde, sinyal bütünlüğünü ve sistem elektromanyetik uyumluluğunu önemli ölçüde iyileştirir.

S: Yüksek kendi kendine rezonans frekansının devre tasarımı için faydaları nelerdir?

A:Yüksek öz rezonans frekansı, indüktörün kapasitif bölgelerden kaynaklanan performans bozulmasını önleyerek daha yüksek frekanslarda endüktif özelliklerini korumasını sağlar.Özellikle yüksek frekanslı rezonans devreleri için uygundur, filtreler ve RF uygulamaları, yüksek frekanslarda istikrarlı induktansa performansını sağlar.

S: Bu seri için hangi paket boyutları mevcut?

A:Beş standart boyut mevcut:0402, 0603, 0805, 1206 ve 1210PCB alanı ve induktansa gereksinimlerine göre esnek bir şekilde seçilebilirler.

S: Bu ürün geri akış lehimleme için uygun mu?

A:Evet, bu ürün mükemmel kaynaklılık ile geri akış lehimleme için uygundur, bu da otomatik SMT üretim hatları ve yüksek yoğunluklu montaj için uygundur.

S: Örnekler için nasıl başvuru yapılır?

A:Web sitemiz veya e-posta yoluyla örnek bir başvuru gönderebilirsiniz. Lütfen şirket bilgilerinizi ve hedef modelinizi (büyüklük ve induktansa değeri dahil) sağlayın.Ücretsizve içinde gönderilecektir3-5 iş günüToplu sipariş için teslim süresi genellikle2- 8 hafta.
