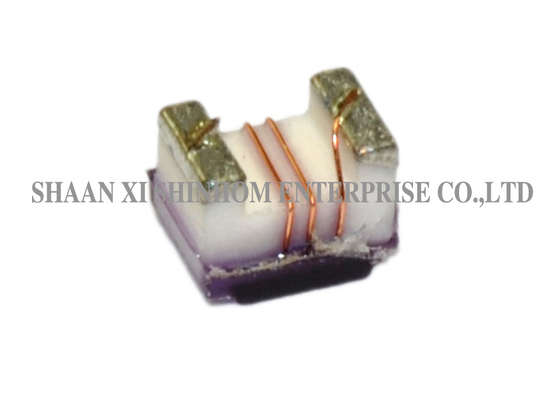

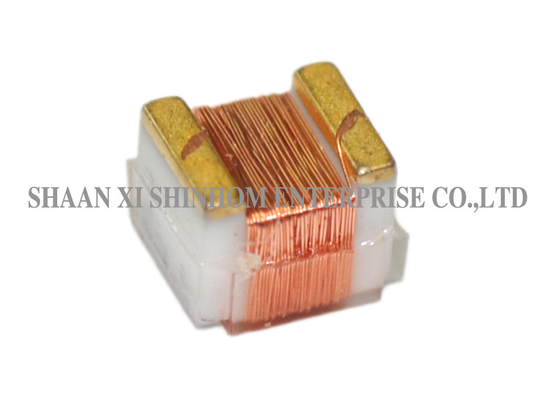

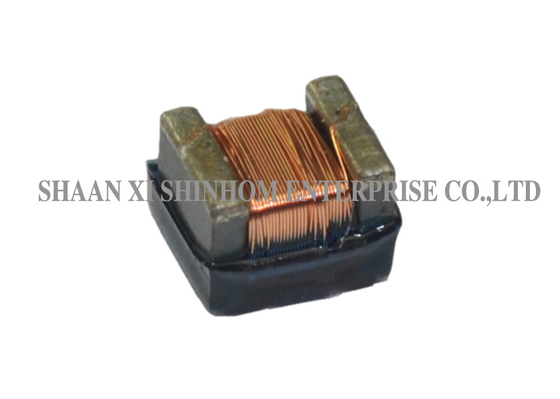

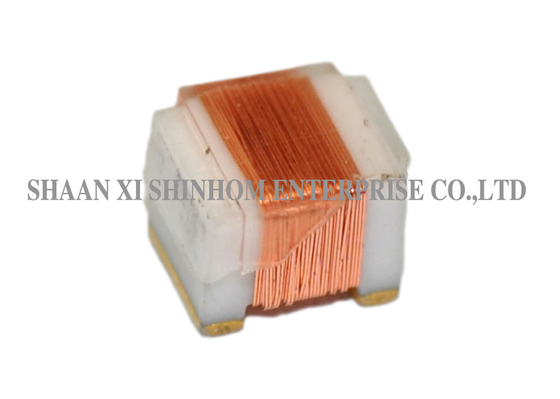

BuAISC serisiSMD kablo sarmalı seramik indüktör, yüksek frekanslı bir tasarıma ve yüksek Q faktörü ve yüksek kendi kendine rezonans frekansı özelliklerine sahip kablo sarmalı yapıya sahiptir.Yüksek frekanslı devrelerde mükemmel sinyal iletim performansını sağlamakÜrün, standart olarak seramik bir çekirdek sunar, ferrit çekirdek isteğe bağlı olarak, farklı frekans ve induktansa ihtiyaçları için uygundur.Yüksek güvenilirlik ve mükemmel termal kararlılık, çeşitli koşullarda uzun süreli istikrarlı çalışmayı sağlar. Farklı PCB düzenleme gereksinimlerini karşılamak için 0402'den 1812'ye kadar birden fazla standart boyut mevcuttur. Modemlerde, mobil kablosuz cihazlarda, kablosuz telefonlarda, GPS konumlandırma sistemlerinde,ve telekom sistemleri.
Özellikleri:
- Seramik çekirdek ((Ferrite çekirdek isteğe bağlı)
- Yüksek frekanslı tasarım
- Mükemmel Q değerleri
- Mükemmel SRF
- Yüksek güvenilirlik
- Mükemmel termal kararlılık
- Boyutlar 0402/0603/0805/1008/1210/1812
Uygulamalar:
- Modemler
- Mobil Radyolar
- Kablosuz Telefonlar
- Küresel konumlandırma sistemleri
- Telekomünikasyon Sistemleri
Teknik bilgiler:
- Test: (Eşit kabul edilebilir),Konductance: HP4191A,Q:HP4291A,SRF:HP8753B,RDC: ölçülmüş @ 25°C
- Çalışma sıcaklığı: Seramik -40 °C - +125 °C
- Pad metalleşmesi: Altın flaşlı volfram-nikel
- Lehimleme yöntemleri: Dalga, geri akış, buhar fazı
- Kaynatılabilirlik: 10 saniye boyunca maksimum 260°C
| Boyut |
İndüktansa aralığı |
Boyut ((mm) L*W*H |
| 0402 |
1nH'den 400nH'ye kadar (Seramik çekirdek)
|
1.2*0.6*0.6 |
| 0603 |
1.6nH - 390nH ((Seramik çekirdek) |
1.68 çarpı 1.0 çarpı 0.85 |
| 0805 |
2.2nH ila 6.8uH ((Seramik çekirdek) |
2.2*1.6*1.3 |
| 1008 |
3.9nH ila 200nH ((Seramik çekirdek) |
2.65 çarpı 2.6 çarpı 2.0 |
| 1210 |
3.9nH ila 8.6uH ((Seramik çekirdek) |
3.35 çarpı 2.7 çarpı 2.1 |
| 1210F |
1.2uH ila 470uH ((Ferrit çekirdeği) |
3.35 çarpı 2.7 çarpı 2.1 |
| 1812F |
1.0uH ila 1000uH ((Ferrit çekirdeği)
|
4.56 çarpı 3.25 çarpı 3.0 |
Notlar: Ürün boyutu ve endüktansa özelleştirilebilir
Sık Sorulan Sorular
S: Seramik çekirdek ile ferrit çekirdek arasında nasıl seçim yapılır?
A: Seramik çekirdeklerDaha yüksek Q faktörü ve RF ve mikrodalga bantları için uygun daha iyi yüksek frekans özellikleri sunar.Ferrit çekirdekleriDaha yüksek manyetik geçirgenliğe sahiptir, aynı hacimde daha büyük indüktansa değerlerine izin verir, daha düşük frekanslı uygulamalar veya daha yüksek indüktansa değerleri gerektiren uygulamalar için uygundur.Seramik standart yapılandırmadır., ferrit ise isteğe bağlı.
S: Yüksek Q faktörünün devre tasarımı için faydaları nelerdir?
A:Yüksek Q faktörü, daha düşük enerji kaybı ve belirli frekanslarda daha iyi frekans seçiciliği anlamına gelir.Filtre bant dışı reddini iyileştirir, ve osilatör frekans istikrarını arttırır.
S: Bu seri için hangi paket boyutları mevcut?
A:Altı standart boyut mevcut:0402, 0603, 0805, 1008, 1210 ve 1812PCB alanı ve induktansa gereksinimlerine göre esnek bir şekilde seçilebilirler.
S: Çok katmanlı yapıyla karşılaştırıldığında tel sarma yapısının avantajları nelerdir?
A:Kablo sarma yapısı yüksek frekanslarda daha yüksek Q faktörü ve daha yüksek akım kapasitesini sunar, özellikle yüksek Q faktörü ve yüksek akım gerektiren yüksek frekanslı uygulamalar için uygundur.RF ön uçları ve güç güçlendirici gibi.
