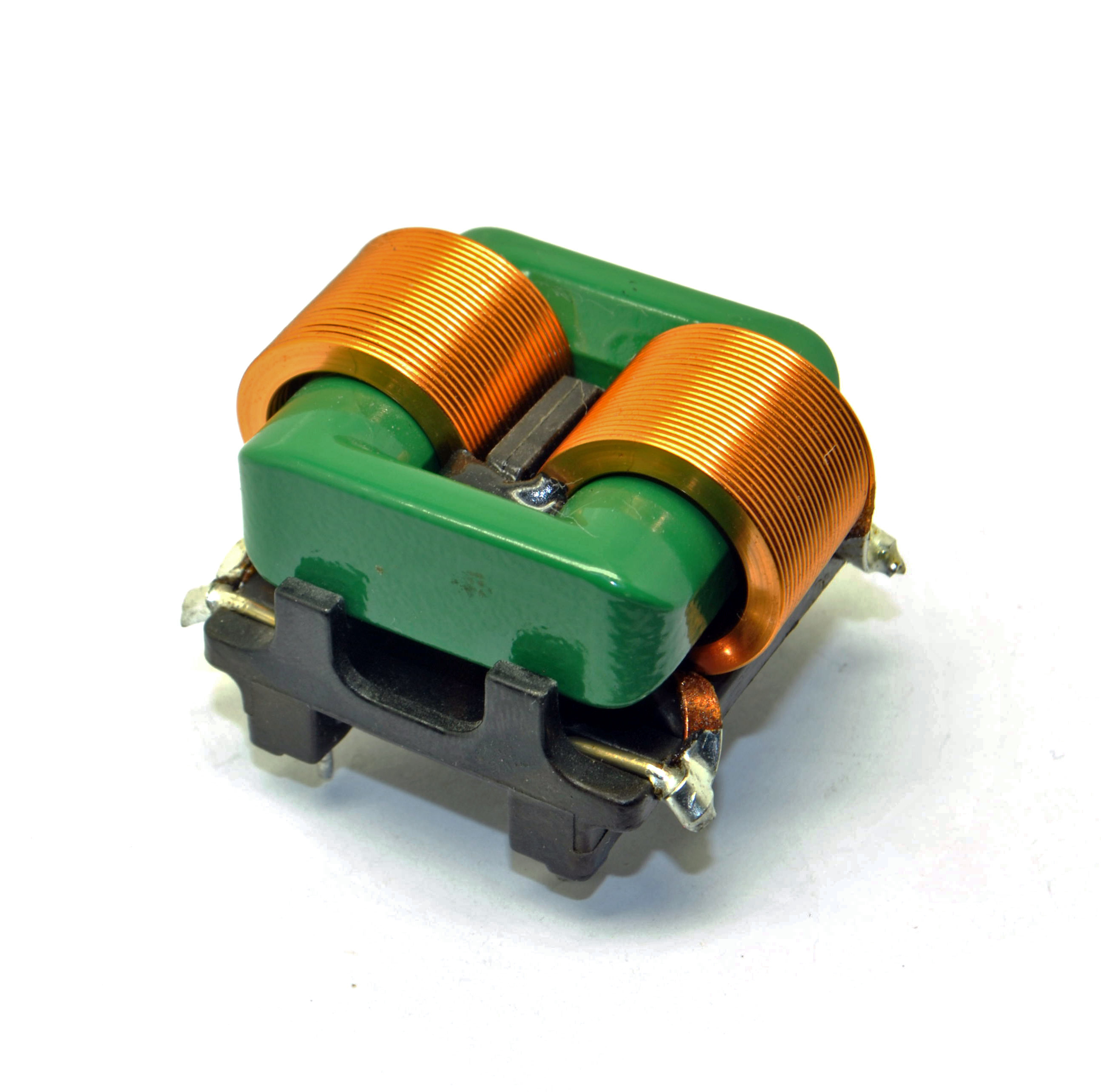

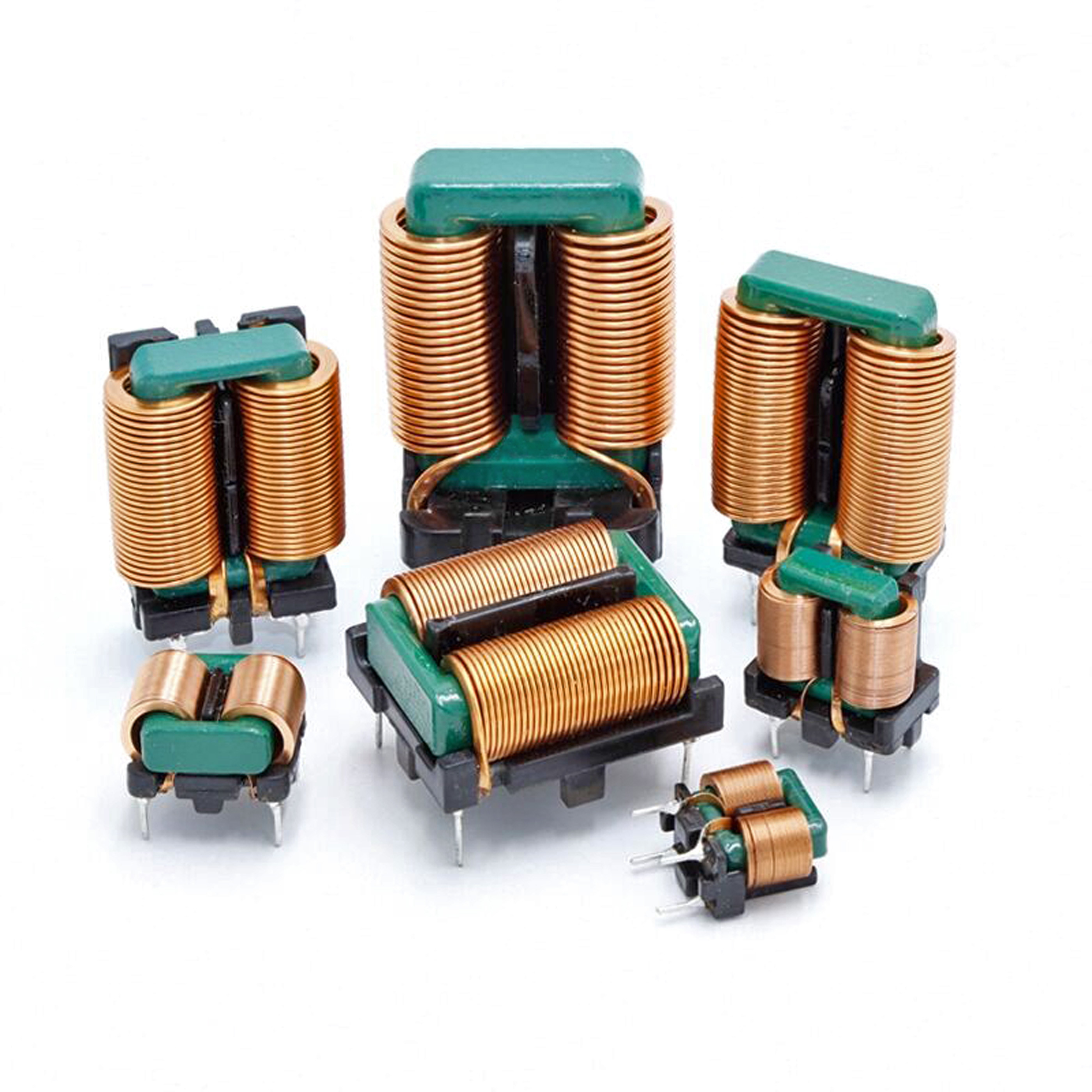

Mükemmel Termal Kararlılık Ortak Mod Şok Yassı Tel Yüksek Akım İndüktörü

Yüksek Frekans Düz tel yüksek akım ortak mod bobinleri Bobin ve endüktans özelleştirilebilir

ÖZELLİKLERİ:

• Anma gerilimi (V): 85 - 265V AC, 50/60Hz
• Dönüş oranı: n1: n2=1:1
• İzolasyon direnci: 500DC'de 100MΩ min
• Sıcaklık artışı: 50°C maks

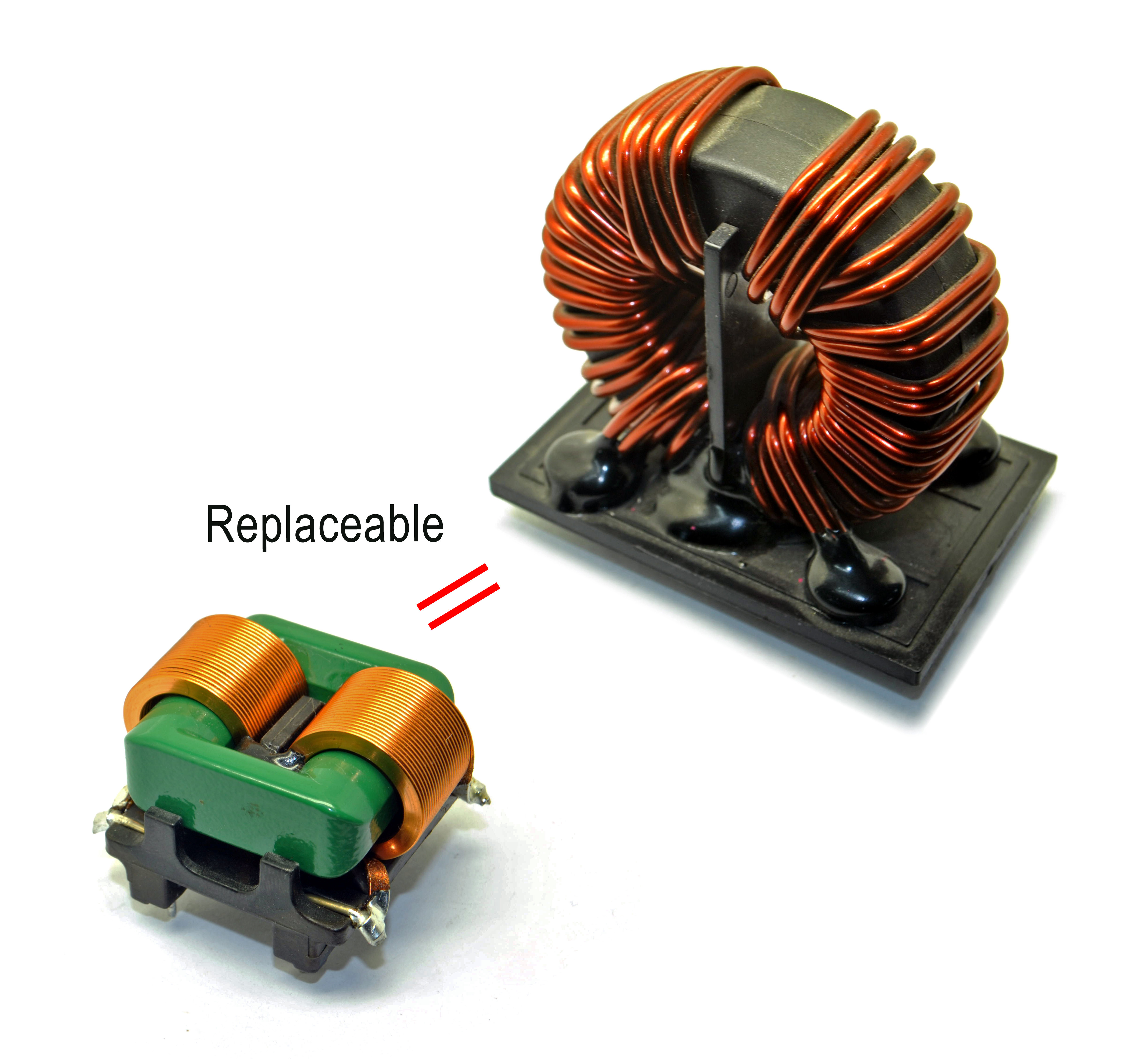

• Değiştirme: EE16,EE19,EE25,EF16,EF20,EF25,UU10.5, UU16,toroidal ortak mod indüktörleri
• Yüksek akım, küçük profil, yassı telin yüksek frekanslı cilt etkisi ile yüksek verim, birim akım yoğunluğu yuvarlak bakır telin 1.5-2 katına ulaşabilir ve hacim aynı koşullar altında 0.5-1.0 kat daha küçük olacaktır.
• Daha düşük sıcaklık katsayısı, sadece bir kez katman sarımı, ısı emicinin mükemmel verimliliği, sıcaklık artışı toroidal indüktörden çok daha düşüktür
• Interturn kapasitansı toroidal çekirdekten daha küçüktür, yüksek yalıtım gücü ve yüksek güvenilirlik
• Kapalı manyetik çekirdek tasarımı
• Alan faktörünü iyileştiren yassı teli kullanın
• Tek fazlı sargı, böylece kaçak kapasitansı önemli ölçüde azaltır
• EMI bastırma mükemmel
• Tam otomatik sarım, düzgün hat düzenlemesi, örtüşme yok, yüksek üretim verimliliği, düşük işçilik

BAŞVURU:

• Kişisel bilgisayar
• Anahtarlamalı güç kaynağı, Adaptör ve UPS
• Bilgisayar ürünleri
• DVD
• LED güç kaynağı
• LCD TV ve Monitör Ekranları Güç Kartları
• Tüketici Elektrik Ürünleri ve Pil Şarj Cihazı, Yazıcılar

NOTLAR:.

• Endüktans Testi: HP4284A, 100kHz/1V veya eşdeğeri
• RDC:QuadTech 1880 Miliohmmetre
• Isat Current L değeri, IDC'de ilk değerine göre %65 tipik düşüş
• Irms Sıcaklık artışı 40℃Maks Referans Ortam sıcaklığı
• Lehimlenebilirlik: Kurşun telin %75'i kaplanacaktır.
• Lehimleme Yöntemleri: Dalga, Yeniden Akış
• Çalışma Sıcaklığı:-40℃ ila +105℃
• Depolama Sıcaklığı: -55℃ ila +125℃

Notlar: Özelleştirilmiş mevcuttur
