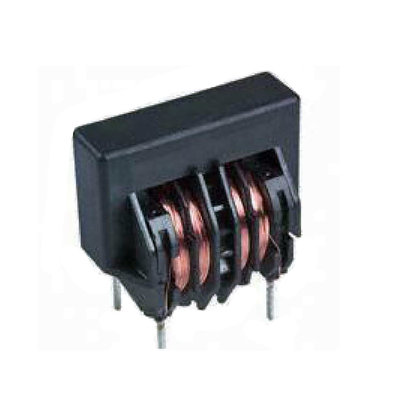

EMC Filtre Çözümleri için Ortak Mod Bobinleri-UT

Temel Özellikler

• Yüksek Rezonans Frekansı: Hassas 2 bölümlü sarım teknolojisi ile elde edilmiştir.

• Ultra Düşük Kaçak: Kapalı çekirdek yapısı, manyetik akı kaçağını en aza indirir.

• Sağlam Dayanıklılık: Yüksek darbe dayanımı (2.500VAC/5mA'da test edilmiştir).

• Gürültü Azaltma: Hassas uygulamalar için düşük vınlama gürültüsü.

• Üretime Hazır: Dalga lehimleme süreçleriyle uyumludur.

• Çevre Dostu: Geri dönüştürülebilir tasarım (kapsülleme/yapıştırıcı yok), tamamen RoHS uyumlu.

• Geniş Çalışma Aralığı: -40°C ila +105°C sıcaklık toleransı.

Kritik Parametreler

• Nominal Gerilim: 250 VAC

• Sarım Oranı: 1:1 ±%2

• Hi-Pot Testi: 2.500VAC/5mA/2 sn

• Endüktans Toleransı: Minimum değer 20°C'de garanti edilir

Fiziksel Özellikler

• Boyutlar (mm): 21.5±1.0 (U) × 15.0±0.5 (G) × 13.0±0.5 (Y)

• Montaj Delikleri: 4×φ1.2±0.1 mm (köşe), 4×φ0.8±0.1 mm (iç)

• Ağırlık: 10g (tipik)

Uygulamalar

• Güç Kaynakları: Anahtarlamalı mod güç ünitelerinde (örneğin, sunucu güç kaynakları) EMI bastırma.

• Aydınlatma Sistemleri: LED/floresan lambalarda elektronik balastlar için gürültü filtreleme.

• Endüstriyel Elektronik: Motor sürücülerinde ortak mod parazit giderme.

• Yenilenebilir Enerji: Kararlı yüksek gerilim filtrelemesi gerektiren şebekeye bağlı invertörler.

• Otomotiv: Sıkı EMC standartlarına sahip EV şarj sistemleri.
