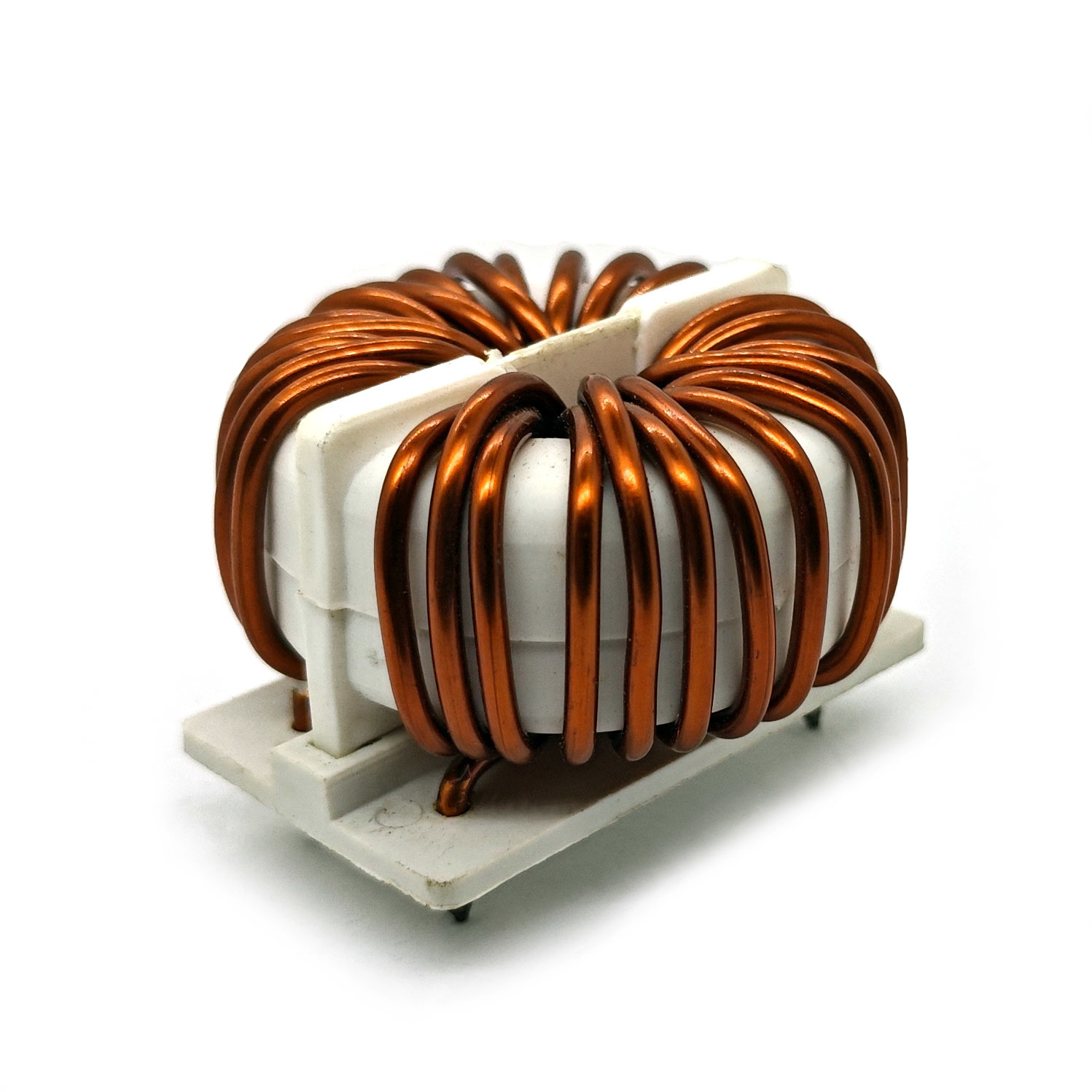

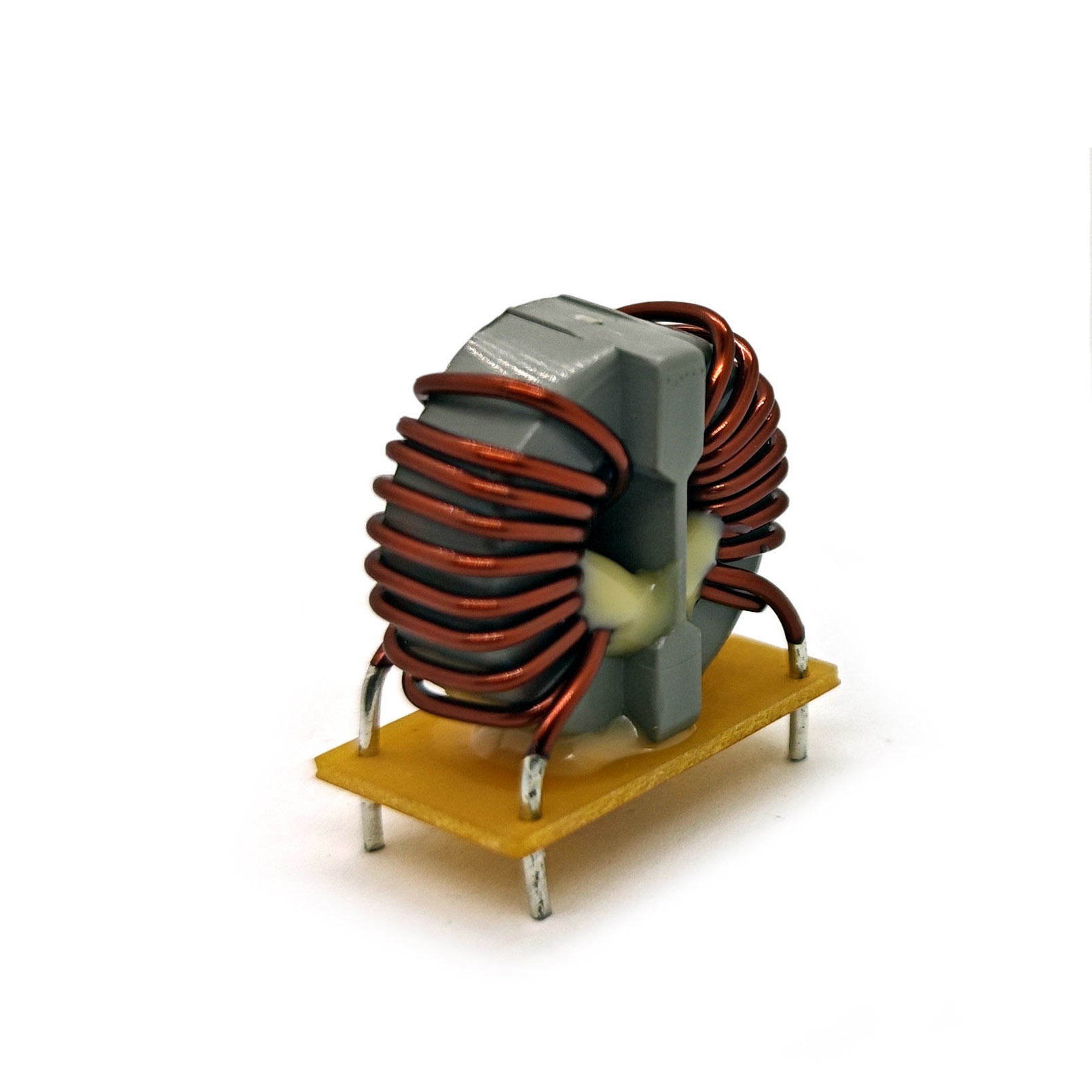

OEM Ortak Mod Şok Bobinleri TRF Serisi

Güç elektroniğinde üstün elektromanyetik girişim (EMI) bastırma için tasarlanan TRF Serisi ortak mod şokları, yüksek verimli gürültü filtrelemesi ve sağlam sıcaklık dayanımı sunar. RoHS uyumlu malzemeler ve UL94V-0 yanmazlık sertifikası ile donatılan bu şoklar, zorlu ortamlarda güvenilirlik sağlar. Geniş frekans aralıklarında kararlı endüktans için optimize edilmiş olup, katı güvenlik uyumluluğu gerektiren AC/DC güç sistemlerine sorunsuz bir şekilde entegre olurlar.

TRF1608VT-601Y-5A Modeli

• Endüktans: 600 mH ±30% @ 1.0 kHz, 0.1V

• DC Direnci (RDC): 9.0 mΩ Maks

• Nominal Akım: 5.0 A Maks

• Nominal Gerilim: 250 Vac Maks

• Hi-Pot Testi: 1.5 KV, 2 mA, 2s (Bobinden Bobine)

• Çalışma Sıcaklığı: −20°C ila +105°C (kendi kendine sıcaklık artışı dahil)

• Fiziksel Boyutlar:

  • Yükseklik: 22.5 mm Maks

  • Pin Aralığı: 24.0 ± 0.5 mm / 20.0 ± 0.5 mm

• Uygunluk: RoHS, UL94V-0, ASTM Oksijen İndeksi >28%

Lehimlenebilirlik: MIL-STD-202, Yöntem 208D

TRF3615HT-202Y-20A Modeli

• Endüktans: 2.0 mH Min @ 1.0 kHz, 0.1V

• DC Direnci (RDC): 6.0 mΩ Maks

• Nominal Akım: 20.0 A Maks

• Hi-Pot Testi: 1.5 KV, 2 mA, 2s (Bobinden Bobine)

• Çalışma Sıcaklığı: −20°C ila +105°C (kendi kendine sıcaklık artışı dahil)

• Fiziksel Boyutlar:

  • Uzunluk: 47.5 mm (Ref.), 47.5 mm Maks

  • Genişlik: 30.0 mm Maks

  • Yükseklik: 35.0 ± 0.5 mm / 15.0 ± 0.5 mm

  • Pin Derinliği: 5.0 mm Min

• Uygunluk: RoHS, UL94V-0, ASTM Oksijen İndeksi >28%

• Lehimlenebilirlik: MIL-STD-202, Yöntem 208D

Uygulamalar

• Tüketici Elektroniği: AC adaptörlerde, LED sürücülerde gürültü filtreleme.

• Telekomünikasyon Ekipmanları: Veri hatları ve düşük güçlü devreler için EMI bastırma.

• Endüstriyel Kontroller: Sensörlerde ve G/Ç modüllerinde sinyal stabilizasyonu.

• Tıbbi Cihazlar: Taşınabilir ekipmanlarda uyumluluk açısından kritik güç izolasyonu.

• Yüksek Akım Sistemleri: Eviriciler, motor sürücüleri ve endüstriyel güç kaynakları.

• Yenilenebilir Enerji: 20A'dan fazla gürültü filtreleme gerektiren güneş enerjisi eviricileri.

• EV Şarj İstasyonları: Yüksek gerilimli DC/AC dönüşümünde EMI azaltma.

• Sunucu Güç Kaynakları (PSU'lar): Veri merkezi altyapısında toplu akım yollarını stabilize etme.
