800Ω @ 100MHz Impedanslı, kurşunsuz ve EMI bastırma için kompakt tasarımı olan Tel Yara Ortak Mod Boğma

5000
MOQ

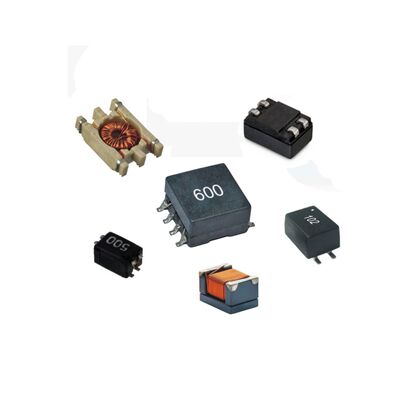

Wire Wound Common Mode Choke with 800Ω @100MHz Impedance, Lead-free and Compact Design for EMI Suppression
Özellikleri Fotoğraf Galerisi Ürün Açıklaması Şimdi konuşalım.
Özellikleri
Teknik Özellikler
Vurgulamak:

800Ω @100MHz Genel Mod Boğulması

,

Kurşunsuz Tel Yara Şok Bobini

,

Kompakt EMI Bastırma Bileşeni
Temel bilgiler
Menşe yeri: Çin
Marka adı: SHINHOM
Sertifika: RoHS
Model numarası: SF1008F-3W-801Y
Belge: SF1008F-3W-801Y_.pdf
Ödeme & teslimat koşulları
Teslim süresi: 2~8 hafta
Ödeme koşulları: L/C,T/T
Ürün Açıklaması
EMI bastırma için yüksek performanslı tel yaralı ortak mod filtresi
SF1008F-3W-801Y, yüksek hızlı veri ve güç hatlarında etkili elektromanyetik müdahale (EMI) bastırma için tasarlanmıştır.Kablo yarası boğazı100MHz'de yüksek ortak mod impedansı sağlar ve mükemmel gürültü bastırma performansını sağlar.Ortak mod filtresi, alan kısıtlı uygulamaları için idealdir.EMI bastırma bileşeni%100 kurşunsuz, halogensiz ve RoHS uyumludur, katı çevresel standartlara uymaktadır.zorlu ortamlarda güvenilir performans sağlar.
Ana Özellikler
Parametreler Değer
Genel mod impedansı @100MHz 800Ω ±25%
İsimlendirilmiş Voltaj (Max) 20V
Rütbeli akım (Max) 0.15A
DC Direnişi (DCR) (Max) 1.6Ω
İzolasyon direnci (Min) 10MΩ
Çalışma sıcaklık aralığı -40°C - +125°C
Ürün Özellikleri
  • Güçlü performans için tel sarma yapısı
  • %100 kurşunsuz, halogensiz ve RoHS uyumlu
  • Küçük boyut ve düşük profilli tasarım
  • Kendi sıcaklık artışı da dahil olmak üzere geniş çalışma sıcaklık aralığı
  • Etkili EMI bastırma için yüksek ortak mod impedansı
Başvurular
  • Yüksek hızlı diferansiyel veri hatlarında gürültü filtreleme (USB, HDMI, LVDS)
  • Kompakt elektronik cihazlarda ve modüllerde elektrik hattı EMI bastırma
  • İletişim ekipmanları ve ağ cihazları
  • Sıkı EMC uyumluluğunu gerektiren tüketici elektroniği
  • Otomobil infotainment ve kontrol sistemleri
Sıkça Sorulan Sorular
Bir tel sarmalı ortak mod filtresinin diğer türlere kıyasla ana avantajı nedir?
Kablo sarma yapısı, genellikle çok katmanlı yonga tiplerine kıyasla daha yüksek ortak mod impedansına ve daha iyi yüksek frekans performansına izin verir.kritik sinyal bütünlüğü uygulamalarında EMI'yi bastırmak için daha etkili hale getirmek.
800Ω @100MHz'in impedans değerini nasıl yorumlarım?
Bu, filtrenin 100MHz frekansında ortak mod gürültü akımlarına 800Ω (tipik) bir impedans gösterdiği anlamına gelir.Gürültü frekansındaki daha yüksek bir impedans, bu gürültüyü daha fazla hafifletir..
Bu filtre elektrik hattı uygulamaları için daha yüksek akımları kaldırabilir mi?
İsimlendirilmiş akım 0.15A Max'tir. Düşük akımlı sinyal veya güç hatları için tasarlanmıştır. Daha yüksek akımlı güç rayı filtresi için, lütfen karşılıklı olarak daha yüksek akım derecesi olan bir model seçin.
"Halogensiz" ne anlama gelir ve neden önemlidir?
Halogensiz, ürünün belirli eşiği aşan klor, brom veya diğer halogen içermediği anlamına gelir.Bu çevresel güvenlik için önemlidir ve genellikle yeşil elektronik girişimlerinde gereklidir, yangın durumunda toksik gazların emisyonunu azaltır.
