Ana sayfa /Ürünler/Ortak mod şok/Uzay kısıtlı uygulamalarda Yüksek Hızlı Arayüz EMI Baskısı için Kompakt Tel Yarası Ortak Mod Filtresi

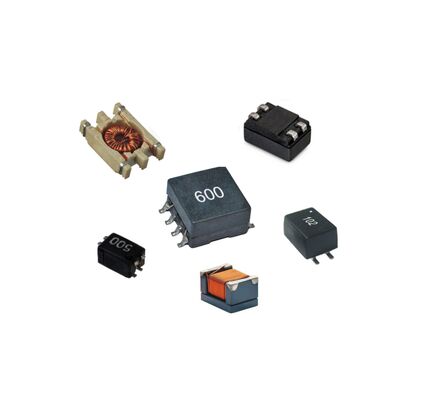

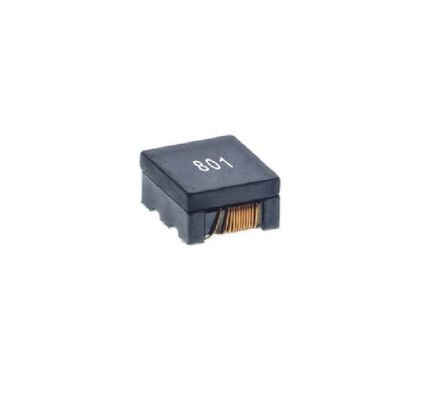

Uzay kısıtlı uygulamalarda Yüksek Hızlı Arayüz EMI Baskısı için Kompakt Tel Yarası Ortak Mod Filtresi

5000
MOQ
Compact Wire Wound Common Mode Filter for High-Speed Interface EMI Suppression in Space-Constrained Applications
Özellikleri Fotoğraf Galerisi Ürün Açıklaması Şimdi konuşalım.
Özellikleri
Teknik Özellikler
Vurgulamak:

Kompakt Kaplama Alanı Ortak Mod Filtresi

,

Kablo Yarı Ortak Düzenli Boğulma

,

Yüksek Hızlı Arayüz EMI Bastırma Bileşeni
Temel bilgiler
Menşe yeri: Çin
Marka adı: SHINHOM
Sertifika: RoHS
Model numarası: SF1210F-3W Serisi
Belge: SF1210F-3W Series_.pdf
Ödeme & teslimat koşulları
Teslim süresi: 2~8 hafta
Ödeme koşulları: L/C,T/T
Ürün Açıklaması
Yüksek Hızlı Arayüz EMI Baskısı için Kompakt Tel Yara Ortak Mod Filtre Serisi
Uzay kısıtlı uygulamalarda güvenilir gürültü filtreleme sağlamak için tasarlanan SF1210F-3W serisi, yüksek performanslı bir seçim sunarortak mod filtreleriBu sayede küçük bir ayak izi oluşturabiliriz.Kablo yarası boğazıinşaat, bu serinin temelEMI bastırma bileşenleri100MHz'de 160Ω, 240Ω ve 500Ω'luk ortak mod impedans seçenekleri ile işlevsellik. Entegre edilmesini kolaylaştırmak için tasarlanmıştır.En iyi performansı ve üretilebilirliği sağlamak için önerilen PCB düzenini ve şablon desenlerini içerir.RoHS ve halogensiz standartlara tam uyumludur, -40°C ile +125°C arasında güvenilir bir şekilde çalışır.
Temel Özellikler
  • Ortak Mod Impedansı (@ 100MHz):160Ω, 240Ω veya 500Ω (% 25 ±, modele bağlı)
  • DC Direnişi (DCR):0.21Ω kadar düşük (max)
  • Rütbeli akım:En fazla 500mA
  • İsimlendirilmiş Voltaj:50 Vdc (max)
  • Voltajı kaldırın:125 Vdc (max)
  • İzolasyon direnci:10 MΩ (dakika)
  • İnşaat:Güçlü yüksek frekanslı performans için tel sarma tipi
  • Tasarım desteği:Önerilen PCB arazi desenini ve lehimli pasta şablon açığını içerir
  • Uygunluk:%100 kurşunsuz, halogensiz, RoHS uyumlu
  • Çalışma sıcaklığı:-40°C'den +125°C'ye kadar (kendi sıcaklık artışı dahil)
Başvurular
  • Yüksek hızlı diferansiyel veri hatları için EMI filtreleme (örneğin, USB 3.0/3.1(HDMI, DisplayPort, MIPI)
  • Taşınabilir ve giyilebilir tüketici elektroniklerinde gürültü bastırma
  • İletişim modüllerinde sinyal bütünlüğünün artırılması (Wi-Fi, Bluetooth)
  • Düşük akımlı dijital devrelerde ve sensörlerde elektrik hattı filtreleme
  • Ağ donanımlarında ve set-top kutularında panel düzeyinde EMC çözümleri
Sıkça Sorulan Sorular
160Ω, 240Ω ve 500Ω impedans modelleri arasında nasıl seçim yapabilirim?
Seçim, bastırmanız gereken ortak mod gürültüsünün frekansına ve amplituduna bağlıdır.Özel EMI profilinizi ve uygunluk gereksinimlerinizi düşünün500Ω modeli, 100MHz'de en güçlü bastırmayı sunar.
Önerilen PCB düzeni ve şablon desenleri neden önemlidir?
Bu tavsiyeler, parazit etkilerini en aza indirerek ve yüzey montajı sırasında güvenilir, tutarlı lehim eklemlerini sağlamakla filtrenin yüksek frekanslı performansını optimize etmeye yardımcı olur.Üretim kusurlarını azaltmak.
Bu seri elektrik hattını filtrelemek için kullanılabilir mi?
Evet, ancak nominal akımı (max 500mA) not edin. Düşük akımlı güç raylarında veya DC yanlısı sinyal hatlarında gürültüyü filtrelemek için uygundur.Seçilen modelin mevcut yetkinliğinin aşılmamasını sağlar..
Bu bağlamda tel sarma yapısının faydası nedir?
Kablo sarma yapısı genellikle bazı çok katmanlı seramik filtrelere kıyasla daha yüksek ortak mod impedansı ve yüksek frekanslarda daha iyi performans sağlar.Hızlı dijital arayüzlerde EMI'yi bastırmak için daha etkili hale getirmek.
