RF Çip Direnişi 2W-800W DC-18GHz Ana İstasyonlar ve Test Ekipmanı için

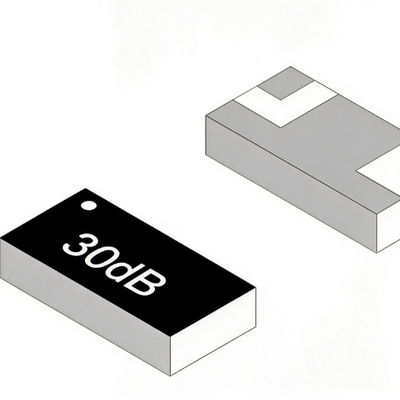

Bu seriRF çip dirençleri, sonlandırmalar ve zayıflatıcılar yüksek frekanslı güç devreleri için tasarlanmıştır. Mükemmel ısı dağılımı ve termal stabilite sunan AlN (alüminyum nitrür) veya Al₂O₃ (alüminyum oksit) alt tabaka malzemelerini kullanır. Standart empedans 50Ω'dur. Güç aralığı 2W ila 800W arasındadır. Frekans aralığı DC'den 18GHz'e kadardır. Çipli, kurşunlu ve flanşlı montaj stilleri de dahil olmak üzere birden fazla paket türü mevcuttur. Bunlar çeşitli RF devre düzeni gereksinimlerine uyum sağlar. İletişim baz istasyonlarında, test ve ölçüm ekipmanlarında, güç amplifikatörlerinde, izolatörlerde yaygın olarak kullanılırlar.

• Standart empedans – 50Ω
• Direnç toleransı – ±%3, ±%5
• Güç aralığı – 2W ila 800W
• Frekans aralığı – DC'den 18GHz'e
• Alt tabaka malzemesi – AlN, Al₂O₃
• Sıcaklık katsayısı – ±150ppm/°C
• Çalışma sıcaklığı – -55°C ila +175°C
• Elektrot malzemesi – nikel + gümüş

• İletişim baz istasyonu güç amplifikatörleri
• RF test ve ölçüm ekipmanları
• Uydu iletişim terminalleri
• RF izolatörleri ve sirkülatörleri
• Yayın televizyon iletim ekipmanları
• Tıbbi RF ekipmanı
• Aviyonik sistemler

S: Al₂O₃ ile karşılaştırıldığında AlN substratının avantajları nelerdir?

C: AlN (alüminyum nitrür), daha yüksek termal iletkenlik (yaklaşık 170 W/mK) sunarak, yüksek güçlü RF uygulamaları için daha iyi ısı dağılımı sağlar. Al₂O₃ (alüminyum oksit) maliyeti daha düşüktür ve küçük ve orta güçteki uygulamalar için uygundur. Her ikisi de iyi yalıtım ve termal stabilite sunar. Seçim güç seviyesine ve maliyet bütçesine bağlıdır.

S: VSWR'nin RF sistemleri üzerinde ne gibi etkisi vardır?

C: VSWR 1:1'e ne kadar yakın olursa empedans uyumu o kadar iyi olur, bu da daha az sinyal yansıması ve daha yüksek güç aktarımı verimliliği sağlar. Bu seri, 1,20:1 kadar düşük bir VSWR sunarak geniş bir frekans aralığında mükemmel empedans eşleşmesi sağlar ve sinyal yansımasını ve güç kaybını azaltır.

S: Sonlandırmalar için güç değeri nasıl seçilir?

C: Uzun süreli güvenilir çalışmayı sağlamak için sonlandırma güç derecesi gerçek RF gücünün 1,5 ila 2 katı olmalıdır. Ortam sıcaklığı ve ısı dağılımı koşulları da dikkate alınmalıdır. 70°C'nin üzerinde çalışırken, güç azaltma eğrisine göre azaltma gereklidir. Bu seri, çeşitli güç gereksinimlerini karşılamak için 2W ila 800W'ı kapsar.

S: Bu seri için hangi paket türleri destekleniyor?

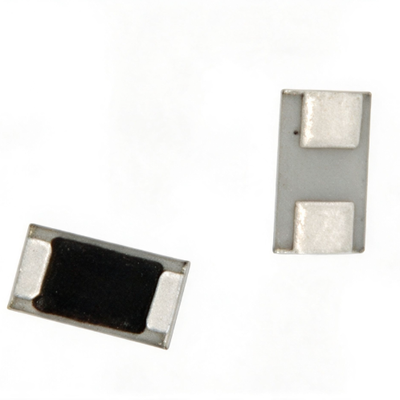

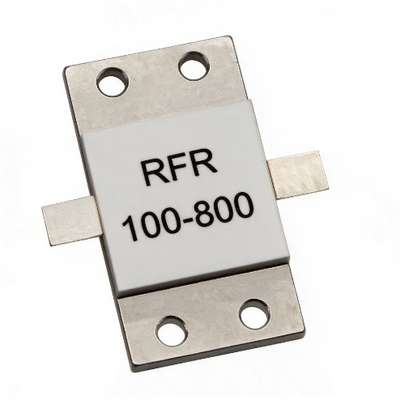

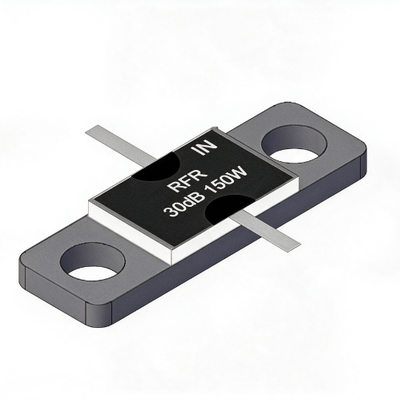

C: Üç paket türü desteklenmektedir: Çip (SMD), Kurşunlu ve Flanş Montajlı. Çip tipi otomatik SMT üretim hatlarına uygundur. Kurşunlu tip manuel lehimleme ve prototipleme için uygundur. Flanş montajı en iyi ısı dağılımını sağlar ve yüksek güçlü uygulamalar için uygundur.
