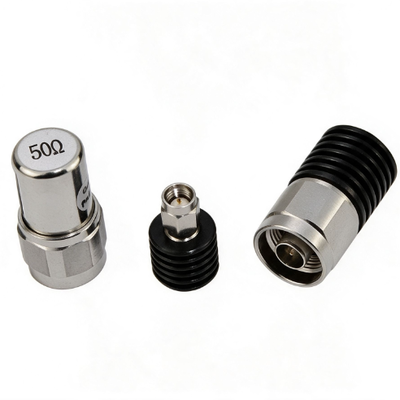

Test ve Ölçüm ve İletişim Sistemleri için Koaksiyel Sabit Attenuatörler ve Bitişler DC-67GHz 2W-1000W

Bu serikoaksiyel sabit zayıflatıcılarve sonlandırma RF/mikrodalga sistemleri için tasarlanmıştır. Frekans aralığı şunları kapsar: DC'den 67GHz'e. Güç aralığı kapakları2W ila 1000W. Standart empedans50Ω. Ürün, aşağıdakiler de dahil olmak üzere birden fazla konektör türü sunar:1,85 mm,2,4 mm,2,92 mm,3,5 mm,SMA,SSMP,N,TNC, Ve7/16 (DİN). Bunlar çeşitli test ve ölçüm ekipmanlarına ve iletişim sistemlerine uyum sağlar.düşük VSWR tasarımımükemmel empedans uyumu sağlar, sinyal yansımasını ve güç kaybını azaltır. Yaygın olarak kullanılırlartest ve ölçüm,iletişim baz istasyonları,güç amplifikatörleri, Veçok kanallı yaşlanma test sistemleri.

• Frekans aralığı – DC'den 67GHz'e

• Güç aralığı – 2W ila 1000W

• Standart empedans – 50Ω

• Düşük VSWR – mükemmel empedans uyumu

• Çoklu konektör türleri – mevcut

• Yüksek hassasiyetli zayıflama değerleri

• Çalışma sıcaklığı – -55°C ila +125°C

• RoHS uyumlu – çevre standartlarını karşılar

• RF test ve ölçüm sistemleri

• İletişim baz istasyonu güç eşleştirmesi

• Güç amplifikatörü çıkış aşamaları

• Uydu iletişim terminalleri

• Çok kanallı yaşlandırma testi alt sistemleri

• Anten kukla yükleri

• Mikrodalga cihazı eşleştirme bağlantı noktaları

S: Sabit zayıflatıcılar ile sonlandırmalar arasındaki fark nedir?

C: Sabit zayıflatıcılar sinyal gücünü kesin oranlarda azaltmak için kullanılır (örn. 3dB, 6dB, 10dB, 20dB, 30dB, 40dB, 50dB, 60dB, vb.). Genellikle güç ayarı ve sinyal seviyesi eşleştirme için kullanılırlar. Sonlandırmalar esas olarak sinyal enerjisini absorbe etmek ve sinyal yansımasını önlemek için empedansı eşleştirmek için kullanılır. Genellikle anten kukla yükleri veya çok bağlantı noktalı cihazlar için eşleşen bağlantı noktaları olarak kullanılırlar.

S: Doğru konnektör tipi nasıl seçilir?

C: Konektör seçimi temel olarak çalışma frekansına, güce ve sistem uyumluluğuna bağlıdır.1,85 mm67 GHz'e kadar destekler.2,4 mm50 GHz'e kadar destekler.2,92 mm42GHz'e kadar destekler.3,5 mm26,5 GHz'e kadar destekler.SMA/N/TNC18 GHz'e kadar destek. Daha yüksek frekans, daha küçük konektör boyutu gerektirir. Seçim yaparken konnektör tipinin ekipman portlarınızla eşleştiğinden emin olun.

S: VSWR'nin sistem üzerindeki etkisi nedir?

C: VSWR ne kadar yakınsa1:1empedans uyumu ne kadar iyi olursa, sinyal yansıması o kadar az olur ve güç aktarım verimliliği artar. Yüksek VSWR, sinyal yansımasına, artan güç kaybına neden olur ve hatta güç amplifikatörü bileşenlerine zarar verebilir. Bu seri en düşük VSWR'yi sunar1.20:1mükemmel empedans eşleştirme performansı sağlar.

S: En yüksek güç ile ortalama güç arasındaki fark nedir?

A:Ortalama güçsürekli dalga (CW) koşulları altında uzun vadeli güç kullanma kapasitesini ifade eder.Tepe gücüdarbe koşulları altında işlenebilecek anlık gücü ifade eder. Tepe gücü genellikle ortalama güçten çok daha yüksektir ancak darbe genişliği ve görev döngüsü ile sınırlıdır. Seçim yaparken sinyal türünüze (CW veya darbe) göre her ikisini de göz önünde bulundurun.
