Yüksek Akımlı SMD Toroidal Common Mode Choke STRF01 Serisi DC-DC dönüştürücüler için Yüksek Impedans

5000 adet
MOQ
Pazarlık edilebilir
fiyat

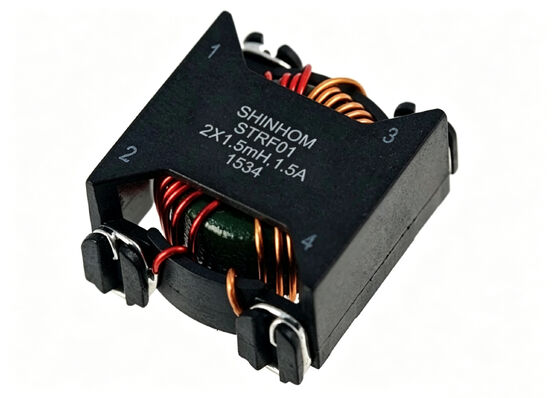

High Current SMD Toroidal Common Mode Choke STRF01 Series High Impedance for DC-DC Converters
Özellikleri Fotoğraf Galerisi Ürün Açıklaması Şimdi konuşalım.
Özellikleri
Teknik Özellikler
İndüktans: 650uH~15000uH
Nominal Akım: 1.0A~3.6A
İndüktör Değeri: Sabit İndüktör
Taşıma Paketi: karton
Şartname: RoHS/SGS/UL/ISO9001
Boyut: 16,38*14,2*11 mm
Vurgulamak:

SMD Toroidal Common Mode Choke

,

Genel Mod Yüksek Akım Boğuşu
Temel bilgiler
Menşe yeri: Çin
Marka adı: Shinhom
Sertifika: RoHS/ISO/UL/CE/IATF16949/CNAS
Model numarası: STRF01 Serisi
Ödeme & teslimat koşulları
Ambalaj bilgileri: karton
Teslim süresi: 4~8 Hafta
Ödeme koşulları: T/T
Yetenek temini: 100000/Ay
Ürün Açıklaması

STRF01 Serisi yüksek akım ortak mod indüktörü, SMT Toroidal Ferrtie Çekirdek Ortak Mod Şok Bobini DC/DC Dönüştürücü için Tasarlanmıştır

STRF01 serisiyüksek akım SMD toroidal ortak modlu bobin, DC-DC ve AC-DC dönüştürücü uygulamaları için tasarlanmıştır. Ürün, geniş bir frekans aralığında yüksek ortak mod empedansı sağlamak için ferrit toroidal çekirdek kullanır ve mükemmel EMI/RFI bastırma performansı sunar. Düşük profilli SMD paketi PCB alanından tasarruf sağlar. Yüksek akım kapasitesi ve düşük DCR, verimli güç dönüşümü sağlar. Çalışma sıcaklığı aralığı -40°C ila +125°C'dir (kendi kendine ısınma dahil), çeşitli zorlu ortamlar için uygundur. DC-DC/AC-DC dönüştürücülerde, masaüstü/dizüstü güç kaynaklarında, iletişim ekipmanlarında, otomotiv elektroniğinde ve LCD TV'lerde yaygın olarak kullanılır.

Özellikler

  • Toroidal ferrit çekirdek – yüksek ortak mod empedansı
  • Mükemmel EMI/RFI bastırma performansı
  • Düşük profilli SMD tasarımı – yerden tasarruf sağlar
  • Yüksek akım taşıma kapasitesi
  • Düşük DCR – düşük güç kaybı
  • Çalışma sıcaklığı – -40°C ila +125°C
  • Yeniden akış lehimleme ile uyumlu
  • Kurşunsuz – RoHS uyumlu

Uygulamalar

  • DC-DC dönüştürücüler
  • AC-DC dönüştürücüler
  • Giriş filtreleme (seri modu)
  • EMI/RFI bastırma
  • Masaüstü/dizüstü bilgisayar güç kaynakları
  • LCD monitörler
  • İletişim ekipmanı
  • Otomotiv elektronik sistemleri

TEKNİK BİLGİLER

IDC
Sıcaklık 40°C artış Maks.
Endüktans testi
HP4284A 100KHz 0,1V
RDC
QuadTech 1880 Miliohmmetre
Lehim yöntemleri
Buhar Aşaması, Kızılötesi Yeniden Akış
Lehim ısısına karşı direnç
10 saniye boyunca 260°C
Çözücü direnci
MIL-STD-202E'ye uygundur
Ağırlık
1.5 gram TİP
Bant ve Makara
700/makara

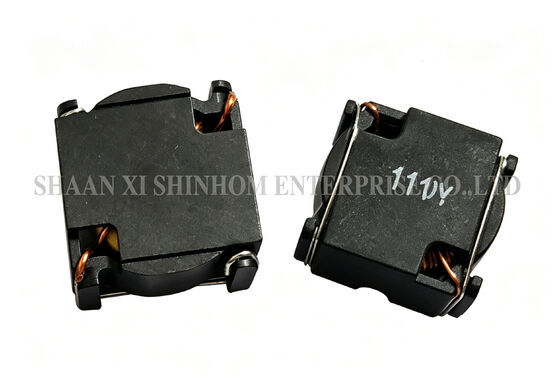

Yüksek Akımlı SMD Toroidal Common Mode Choke STRF01 Serisi DC-DC dönüştürücüler için Yüksek Impedans

Yüksek Akımlı SMD Toroidal Common Mode Choke STRF01 Serisi DC-DC dönüştürücüler için Yüksek Impedans

Aralarından seçim yapabileceğiniz daha fazla boyut

Yüksek Akımlı SMD Toroidal Common Mode Choke STRF01 Serisi DC-DC dönüştürücüler için Yüksek Impedans

Not: Ürün özellikleri özelleştirilebilir.

SSS

S: Toroidal çekirdeğin diğer çekirdek yapılarla karşılaştırıldığında avantajları nelerdir?

C: Toroidal çekirdek kapalı bir manyetik devre yapısına sahiptir. Manyetik akı çekirdeğin içinde yoğunlaşır ve bu da çok düşük bir sızıntı akısı sağlar. EMI radyasyonu I-çekirdekli veya açık çekirdekli indüktörlerden çok daha düşüktür. Toroidal çekirdek ayrıca yüksek manyetik geçirgenliğe sahiptir ve aynı endüktans değeri için daha az dönüş gerektirir. Bu, daha düşük DCR ve daha yüksek verimlilikle sonuçlanır.

S: Nominal akım nasıl seçilir?

C: Seçim yaparken maksimum çalışma akımının nominal değeri aşmadığından emin olun ve sıcaklık düşüşünü dikkate alın. Filtreleme performansını azaltabilecek çekirdek doygunluğunu önlemek için maksimum çalışma akımının en az 1,2 ila 1,5 katı kadar bir nominal akım seçilmesini öneririz. Ayrıca bileşen sıcaklığının (ortam sıcaklığı + sıcaklık artışı) 125°C'yi aşmadığından emin olun.

S: Bu ürün yeniden akışlı lehimlemeyi destekliyor mu? Sıcaklık direnci nedir?

A:Evet.STRF01 serisibir SMD paketi kullanır ve yeniden akışlı lehimlemeyle uyumludur. Düşük profilli tasarımı ve küçük boyutu, onu otomatik SMT üretim hatlarına uygun hale getirir. Spesifik yeniden akış sıcaklığı profili için lütfen ürün veri sayfasına bakın.
