Ana sayfa /Ürünler/Ortak mod şok/Toroidal Ferrite SMD Common Mode Choke STRF06 Serisi AC/DC ve Gürültü Filtrasyonu için Yüksek Akım

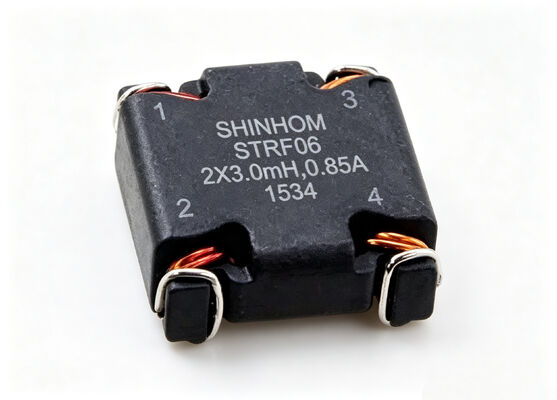

Toroidal Ferrite SMD Common Mode Choke STRF06 Serisi AC/DC ve Gürültü Filtrasyonu için Yüksek Akım

5000 adet
MOQ
Pazarlık edilebilir
fiyat
Toroidal Ferrite SMD Common Mode Choke STRF06 Series High Current for AC/DC and Noise Filtering
Özellikleri Fotoğraf Galerisi Ürün Açıklaması Şimdi konuşalım.
Özellikleri
Teknik Özellikler
İndüktans: 880uH~6800uH
Nominal Akım: 0.3A~1.63A
Test Sıklığı: 100kHz
Hoşgörü: ±% 35
Kurulum: smt
Boyut: 13*13*5,6 mm
Vurgulamak:

Toroidal Ferrit SMD Common Mode Choke

,

SMD Common Mode Choke STRF06 Serisi

,

Yüksek Akımlı SMD Common Mode Choke
Temel bilgiler
Menşe yeri: Çin
Marka adı: Shinhom
Sertifika: RoHS/ISO/UL/CE/IATF16949/CNAS
Model numarası: STRF06 Serisi
Ödeme & teslimat koşulları
Ambalaj bilgileri: karton
Teslim süresi: 4~8 Hafta
Ödeme koşulları: T/T
Yetenek temini: 1000000/ay
Ürün Açıklaması
STRF06 Serisi yüksek akım gücü ortak mod indüktörü, 6,8 mH'ye kadar endüktanslı SMD Toroidal Çekirdek Ortak Mod Şok Bobini

STRF06 serisiyüksek akım SMD toroidal ortak modlu bobin, 6,8 mH'ye kadar endüktans değerleri ile DC-DC ve AC-DC dönüştürücü uygulamaları için tasarlanmıştır. Ürün, geniş bir frekans aralığında yüksek ortak mod empedansı sağlamak için toroidal bir ferrit çekirdek kullanır ve mükemmel EMI/RFI bastırma performansı sunar. SMD paketi otomatik yerleştirmeyi destekler ve yeniden akışlı lehimlemeyle uyumludur. Çalışma sıcaklığı aralığı -40°C ila +125°C'dir (kendi kendine ısınma dahil), çeşitli zorlu ortamlar için uygundur. DC-DC/AC-DC dönüştürücülerde, iletişim sistemlerinde, otomotiv elektroniğinde ve LCD TV'lerde yaygın olarak kullanılır.

Özellikler
  • Toroidal ferrit çekirdek – yüksek ortak mod empedansı
  • Mükemmel EMI bastırma performansı
  • Endüktans – 6,8 mH'ye kadar
  • Yüksek akım taşıma kapasitesi
  • Çalışma sıcaklığı – -40°C ila +125°C
  • SMD paketi – otomatik yerleştirmeye uygun
  • Yeniden akış lehimleme ile uyumlu
  • Kurşunsuz – RoHS uyumlu
Uygulamalar
  • DC-DC dönüştürücüler
  • AC-DC dönüştürücüler
  • Güç hattı filtreleme
  • Gürültü bastırma
  • İletişim sistemi güç kaynakları
  • Otomotiv elektronik sistemleri
  • LCD TV güç kaynakları
  • EMI/RFI bastırma
TEKNİK BİLGİLER
IDC: Sıcaklık 40°C artış Maks.
Endüktans testi: HP4284A 100KHz 0,1V
RDC: QuadTech 1880 Miliohmmetre
Lehim yöntemleri: Buhar Aşaması, Kızılötesi Yeniden Akış
Lehim ısısına dayanıklılık: 10 saniye boyunca 260°C
Çözücü direnci: MIL-STD-202E'ye uygundur
Ağırlık: 1.5 gram TİP
Bant ve Makara: 700/makara
Toroidal Ferrite SMD Common Mode Choke STRF06 Serisi AC/DC ve Gürültü Filtrasyonu için Yüksek Akım Toroidal Ferrite SMD Common Mode Choke STRF06 Serisi AC/DC ve Gürültü Filtrasyonu için Yüksek Akım
Aralarından seçim yapabileceğiniz daha fazla boyut
Toroidal Ferrite SMD Common Mode Choke STRF06 Serisi AC/DC ve Gürültü Filtrasyonu için Yüksek Akım

Not: Ürün özellikleri özelleştirilebilir.

SSS

S: Ortak mod filtrelemede 6,8 mH endüktansın avantajı nedir?

C:6.8mHendüktans yüksek ortak mod empedansı sağlar. Özellikle düşük ve orta frekans aralığında daha iyi ortak mod gürültü zayıflatması sağlar.150KHz-30MHzEMI bandını yönetti. Sıkı EMI uyumluluğu gerektiren güç tasarımları için, yüksek endüktanslı ortak mod bobinleri temel filtreleme bileşenleridir.

S: Toroidal çekirdeğin diğer çekirdek yapılarla karşılaştırıldığında avantajları nelerdir?

C: Toroidal çekirdek kapalı bir manyetik devre yapısına sahiptir. Manyetik akı çekirdeğin içinde yoğunlaşır ve bu da çok düşük bir sızıntı akısı sağlar. EMI radyasyonu I-çekirdekli veya açık çekirdekli indüktörlerden çok daha düşüktür. Toroidal çekirdek ayrıca yüksek manyetik geçirgenliğe sahiptir ve aynı endüktans değeri için daha az dönüş gerektirir. Bu, daha düşük DCR ve daha yüksek verimlilikle sonuçlanır.

S: Nominal akım IDC'si nasıl tanımlanır?

A: IDC, bobinde yaklaşık 40°C sıcaklık artışına neden olan DC akım değeri olarak tanımlanır. Gerçek uygulamalarda, maksimum çalışma ortam sıcaklığı artı kendi sıcaklık artışının 125°C'yi aşmadığından emin olun. Seçim yaparken, uzun vadeli güvenilirliği sağlamak için yeterli marj bırakın.
