Ana sayfa /Ürünler/Ortak mod şok/SMD Toroidal Common Mode Inductor STC06 Serisi 100μH-12mH 17.4×17.4×7.62mm EMI/RFI Baskı için

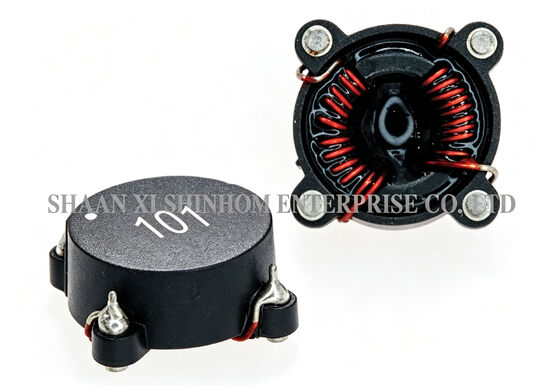

SMD Toroidal Common Mode Inductor STC06 Serisi 100μH-12mH 17.4×17.4×7.62mm EMI/RFI Baskı için

5000 adet
MOQ
Pazarlık edilebilir
fiyat
SMD Toroidal Common Mode Inductor STC06 Series 100µH-12mH 17.4×17.4×7.62mm for EMI/RFI Suppression
Özellikleri Fotoğraf Galerisi Ürün Açıklaması Şimdi konuşalım.
Özellikleri
Teknik Özellikler
İndüktans: 100uH ila 12mH
Nominal Akım: 0,5A - 6,95A
Kurulum: smt
Test Sıklığı: 100kHz
Hoşgörü: +%50/-%30
Operasyonun Doğası: Kısma bobini
Vurgulamak:

SMD Toroidal Ortak Mod İndüktörü

,

RFI Bastırma için Ortak Mod İndüktörü
Temel bilgiler
Menşe yeri: Çin
Marka adı: Shinhom
Sertifika: RoHS/ISO/UL/CE/IATF16949/CNAS
Model numarası: STC06 Serisi
Ödeme & teslimat koşulları
Ambalaj bilgileri: karton
Teslim süresi: 4~8 Hafta
Ödeme koşulları: T/T
Yetenek temini: 100000/Ay
Ürün Açıklaması
STC06 Serisi yüzey montajı Toroidal bobinler, Toroidal ortak mod inkubatör,17.4*17.4*7.62mm SMD Genel mod boğazları

BuSTC06 serisiSMD toroidal common-mode indüktörü, 17.4*17.4*7.62mm standart bir paketle gelir. Endüktans aralığı 100μH'den 12mH'ye kadar uzanır ve düşük frekanslardan yüksek frekanslara kadar EMI filtreleme ihtiyaçlarını karşılar.

Ürün, yüksek akım yanılımı koşullarında istikrarlı bir performans sağlamak için yüksek doyumlu çekirdek malzemesi kullanır. Düşük DCR güç kaybını azaltır.

Toroidal çekirdek yapısı, EMI radyasyonunu etkili bir şekilde azaltır. SMD paketi otomatik seçme ve yerleştirme montajını destekler.

Elektronik cihazlarda, DC-DC dönüştürme (paralel mod), izolasyon birleştirme, giriş filtreleme (seri mod) ve EMI / RFI bastırmada yaygın olarak kullanılır.

Özellikleri
  • İndüktansa aralığı 100μH ila 12mH, esnek seçim
  • Mükemmel yüksek frekanslı performans
  • Yüksek doymaklılık çekirdek malzemesi
  • Düşük EMI radyasyonu
  • Düşük DCR
  • SMD paketi otomatik yerleştirmeyi destekler
  • Çalışma sıcaklığı -40°C - +125°C
  • İzolasyon direnci: ≥1000MΩ (100V DC)
Başvurular
  • Elektronik cihaz güç filtreleme
  • DC-DC dönüşümü
  • İzolasyon bağlantısı
  • Giriş filtreleme
  • EMI/RFI kaldırılması
  • İletişim ekipmanlarının güç kaynakları
  • Endüstriyel kontrol güç kaynakları
  • Bilgisayar çevresel güç kaynakları
Teknik bilgi:
  • 100KHz'de endüktansa ölçümü 0.1VRms.
  • İzolasyon direnci: 100Vdc 1KMΩmin.
  • Lehimleme sıcaklığı:260°C 4±1 saniye boyunca
  • Çalışma sıcaklığı:-40°C - +125°C
  • Depolama sıcaklığı: -55°C - +125°C
  • Özel talebe göre farklı paketler mevcuttur.
  • DC yanılımı uygulandığında maksimum %35 doygunluk

SMD Toroidal Common Mode Inductor STC06 Serisi 100μH-12mH 17.4×17.4×7.62mm EMI/RFI Baskı için

Not: Ürün özellikleri özelleştirilebilir.

Sık Sorulan Sorular

S: STC06 serisinin induktansa aralığı nedir?

A:BuSTC06 serisiİndüktansa aralığını kapsar.100μH ila 12mH, seçim için birden fazla standart indüktansa değerleri sunar. Geniş indüktansa aralığı, düşük frekanslardan yüksek frekanslara kadar çeşitli EMI filtreleme uygulamaları için uygun hale getirir.Lütfen veri sayfasına bakın veya teknik destek ekibimizle iletişime geçin.

S: 17.4 * 17.4 * 7.62mm paket boyutu hangi uygulamalar için uygundur?

A:Bu boyut orta büyüklükte SMD paketi. Endüstriyel güç kaynakları, iletişim ekipmanları gibi daha yüksek induktansa veya nominal akım gerektiren güç filtreleme uygulamaları için uygundur,Daha büyük paket daha fazla çekirdek alanı sağlar, daha yüksek induktansa değerleri ve akım taşıma kapasitesini sağlar.

S: Yüksek doymaklılıklı çekirdek malzemesinin avantajları nelerdir?

A:Yüksek doymaklılık çekirdek malzemesi, daha yüksek doyum akış yoğunluğuna sahiptir.Ortak modlu boğazın sabit indüktansa ve filtreleme performansının nominal akım aralığında olmasını sağlamakDC yanılımı doyması:% 35, yeterli akış marjını sağlar.
