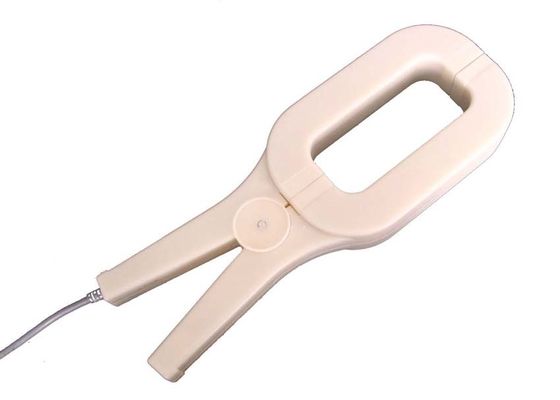

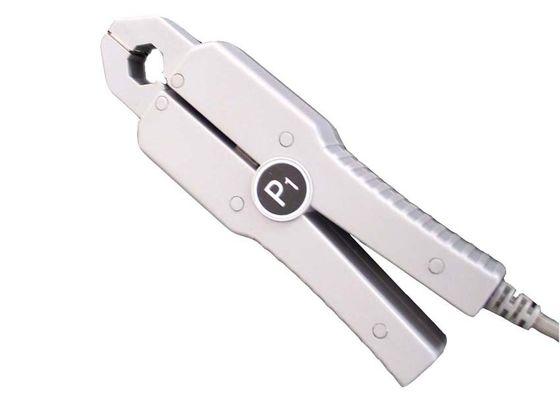

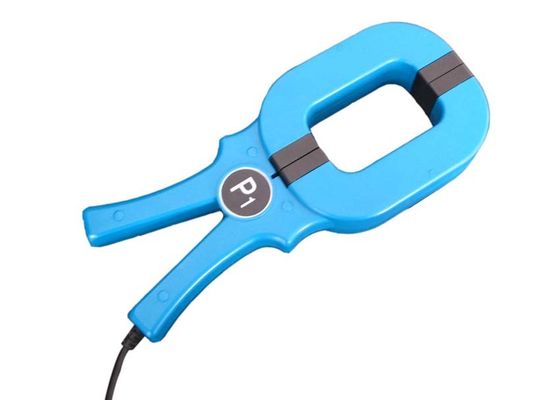

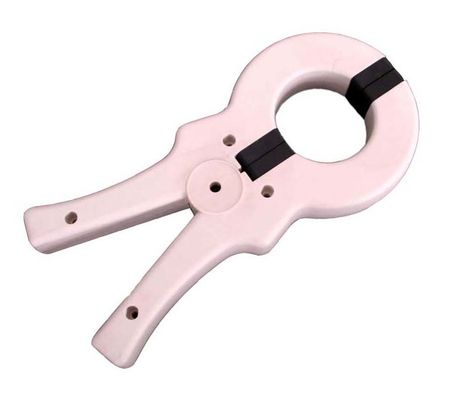

Özelleştirilebilir Split Core Akım Trafosu, Kelepçe Tipi Akım Trafosu

Customizable Split Core Current Transformer , Clamp Type Current Transformer
Customizable Split Core Current Transformer , Clamp Type Current Transformer Customizable Split Core Current Transformer , Clamp Type Current Transformer Customizable Split Core Current Transformer , Clamp Type Current Transformer Customizable Split Core Current Transformer , Clamp Type Current Transformer

Büyük resim :  Özelleştirilebilir Split Core Akım Trafosu, Kelepçe Tipi Akım Trafosu En iyi fiyat

Ürün ayrıntıları:
Menşe yeri: Çin
Marka adı: Shinhom
Sertifika: RoHS
Model numarası: SCTK691 / 2 Serisi
Ödeme & teslimat koşulları:
Min sipariş miktarı: Anlaşma
Fiyat: Negotiation
Ambalaj bilgileri: Karton
Teslim süresi: 4 ~ 8 Hafta
Ödeme koşulları: T/T
Yetenek temini: 10000/Ay
Detaylı ürün tanımı
Giriş: 0A 3000A Çıktı: 0-10V (AC) veya 0-5A
Sıklık: 50-400KHz Dönüşler: 1000: 1, 2000: 1, 2500: 1, 4000: 1
Sınıf: 0.1, 0.2, 0.5 kişiselleştirilebilir: Evet
Vurgulamak:

bölünmüş çekirdek ct

,

bölünmüş çekirdek tipi akım trafosu

SCTK691 / 2 Serisi Kelepçeli Split Çekirdekli Akım Trafosu 100mA ila 3000A Akım Aralığı ile Tek Fazlı Akım Testi

SCTK691 / 2 serisi retro-fit (split-core) akım trafosu, yeni veya halihazırda var olan ağ işlerinde kurulumlarını kolaylaştırmak için özel olarak tasarlanmıştır. Herhangi bir kablo veya bara devresi açmadan monte edilebilirler. Zamandan ve kurulum maliyetlerinden tasarruf sağlar.

Özellikler:

  1. Dönüş oranı: 1000: 1, 2000: 1, 2500: 1, 4000: 1
  2. Test deliği: 8, 12, 20, 25,50, split core AC akım trafosunda 60mm serisi kelepçe
  3. Test aralığı: 0A - 3000A AC girişi, 0-10V (AC) veya 0-5A çıkışı
  4. Test hassasiyeti sınıfı: 0,1, 0,2, 0,5
  5. Clamp CT veya Akım Trafoları olarak adlandırılan Akım Transformatörleri , geniş çaplı güç ölçümü uygulama yelpazesi için yüksek hassasiyet, yüksek hassasiyet, çok yönlülük ve sondaya düşük faz kaymasıdır.
  6. Akım kıskaç taşınabilir AC akım ölçüm cihazı ve geçici ya da uzun süreli çalışmalar için tek elle kullanım çözümüdür, kullanım güvenliği ve kurulum kolaylığı.

Uygulamalar:

  1. Elektrik kabloları ve donanımları için akım ölçümü, izleme ve koruma.
  2. Elektrik motorları, aydınlatma, hava kompresörü, ısıtma ve havalandırma sistemi, klima cihazları ve otomasyon - kontrol sistemi için akım ve güç ölçümü.
  3. Akım, güç ve enerji izleme cihazı.
  4. Röle koruma cihazı.
  5. CT'nin sekonder sargısı boyunca dahili bir hassasiyet direnci düşük güvenli voltaj çıkışı sağlar.

Elektriksel parametre

Sıklık 50-400KHz
Anma girişi töreni 5-3000A
Ölçüm aralığı % 5 In-130,% olarak
Nominal Çıkış 0-10V (AC) veya 0-5A
oran ≤ ±% 0.1
Faz açısı ≤ ± 10 dak
Dielektrik gücü 3.0KV / 1 mA / 1 dak
Yalıtım direnci DC500V / 100MΩmin

Mekanik parametre

dava ABS / UL94-V0
bobin PBT
çekirdek Silikon çelik / Permalloy
İç yapı vida
İnşaat vida
Çalışma sıcaklığı -25 ℃ ~ 75 ℃
Çalışma Nemi ≤85%
Çıkış bağlantısı 1015 / 22AWG Tel (ikiz tel) 2.5m

Tip seçimi

P / N

Anma girişi töreni

(A)

doğruluk

Boyutlar (mm)

(ID-UGY)

SCTK691A-008 0-20A 0.1,0.2,0.5 8.0-135.0-42.0-20.0
SCTK691A-013 0-100A 0.1,0.2,0.5 13.0-137.0-42.0-25.0
SCTK691A-020 5-250A 0.1,0.2,0.5 20.0-137.0-46.0-25.0
SCTK691A-050 100-1200A 0.1,0.2,0.5 50.0-215.0-104.0-27.0
SCTK692A-085 100-1500A 0.1,0.2,0.5 82.0 * 52.0-272.0-116.0-37.0
SCTK692A-125 100-3000A 0.1,0.2,0.5 125.0 * 52.0-327.0-116.0-37.0

Notlar: Ürün özellikleri özelleştirilebilir
