Geçerli aralığı: | 0,5 ~ 630A | Çıkış: | 0.333V (AC) veya 0-500mA |
---|---|---|---|
Sınıf: | 0.2,0.5,1.0 | Dielektrik Dayanım: | 5.0kv / 1 mA / 1 dak |
İç pencere: | 10 mm'den 32 mm'ye | Özelleştirilebilir: | Evet |
Vurgulamak: | bölünmüş çekirdek tipi akım trafosu,bölünmüş çekirdek akım sensörü |

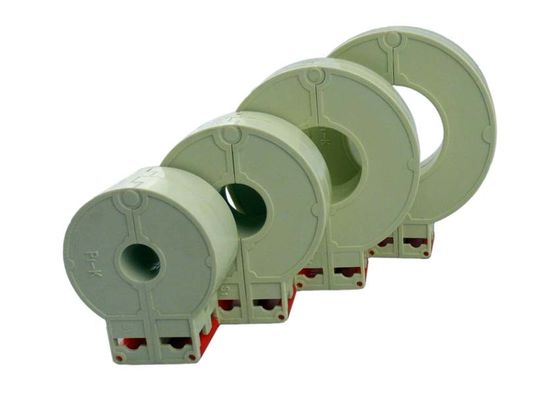

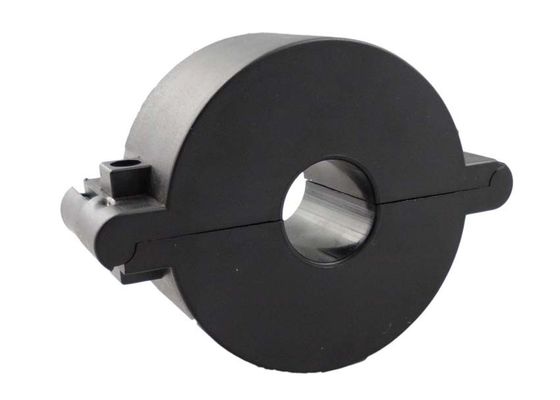

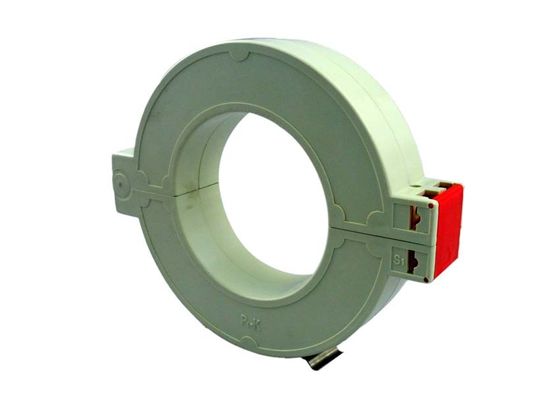

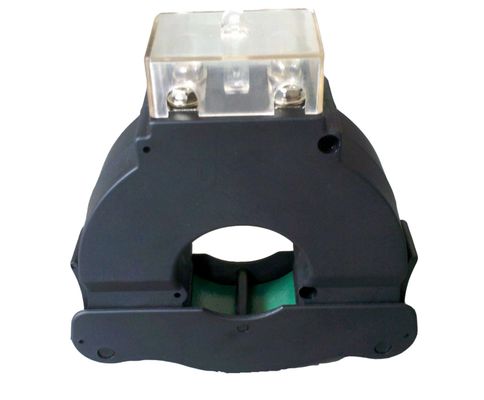

Epoksi Kapsüllenmiş Konut SCTK660A akım sensörü ile 0.5-630A Bölünmüş Çekirdek Akım Trafoları Türleri
Uygulama
Akım ölçümü, elektrik tesisatı ve ekipmanlarının izlenmesi ve korunması.
özellik
Kendinden kilitlemeli, güvenli, montajı kolay, portatif geniş iç Pencere, büyük kabloların ya da - baraların çok çeşitli boyutlarda kelepçelenmesini sağlar.
Sctk660a serisi retro-fit (split-core) akım dönüştürücü sistemi, yeni veya halihazırda var olan ağ işlerinde kurulumlarını kolaylaştırmak için özel olarak tasarlanmıştır. Çok sayıda kablo-barbus devresi açmadan monte edilebilirler. Ct'nin sekonder sargısı boyunca İçsel Hassas direnç düşük Güvenli voltaj çıkışı sağlar. Zamandan ve kurulum maliyetlerinden tasarruf sağlar.
Elektriksel parametre
Sıklık | 50-2.5KHz |
Anma girişi töreni | 0,5A-630A |
Ölçüm aralığı | % 10 içinde-% 130 olarak |
Nominal Çıkış | 0.333V (AC) veya 0-5A |
oran | ≤ ± 0.2 % |
Faz açısı | ≤ ± 30 dak |
Dielektrik gücü | 5.0KV / 1 mA / 1 dak |
Yalıtım direnci | DC500V / 100MΩmin |
Mekanik parametre
dava | ABS / UL94-V0 |
bobin | PBT |
çekirdek | mıknatıslanma oranı yüksek nikel-demir alaşımı |
İç yapı | Epoksi |
İnşaat | Kravat |
Çalışma sıcaklığı | -25 ℃ ~ 75 ℃ |
Çalışma Nemi | ≤85% |
Çıkış bağlantısı | Terminal veya UL1015 22AWG Tel 1.5m |
Tip seçimi
P / N | Anma girişi töreni (A) | Çıkış (mA / V) | doğruluk | Boyutlar (mm) | |||||
bir | B | C | D | E | |||||
SCTK660A-010 | 0.5-100A (1,5,10,30,50,100) | 0-50mA 0.333V | 0.2,0.5,1.0 | 50.0 | 40,0 | 22.5 | 10.0 | 24.0 | |
SCTK660A-016 | 1-250A (10,50,75,100,200,250) | 0-100mA / 1A 0.333V | 0.2,0.5,1.0 | 61.0 | 50.0 | 22.5 | 16.0 | 24.0 | |
SCTK660A-025 | 5-400A (10,50,100,200,250,400) | 0-200mA / 1A / 5A 0.333V | 0.2,0.5,1.0 | 74.0 | 62.0 | 22.5 | 25,0 | 24.0 | |
SCTK660A-032 | 5-630A (10,50,100,200,250,630) | 0-200mA / 1A / 5A 0.333V | 0.2,0.5,1.0 | 81.5 | 70,0 | 22.5 | 32.0 | 24.0 |
Notlar: Ürün özellikleri özelleştirilebilir
