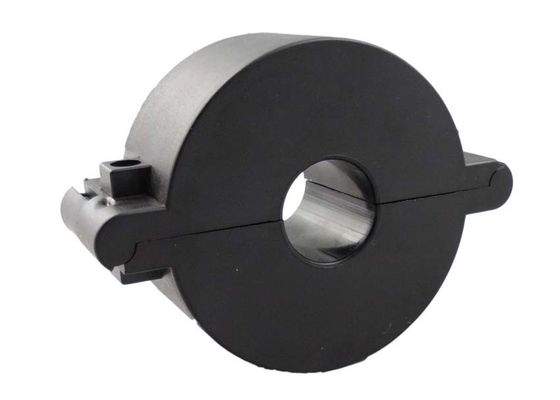

Elektrik Bölünmüş Çekirdek Tipi Akım Trafosu Yüksek Frekans Kendinden Kilitleme

Anlaşma
MOQ
negotiable
fiyat
Electrical Split Core Type Current Transformer High Frequency Self Locking
Özellikleri Fotoğraf Galerisi Ürün Açıklaması Şimdi konuşalım.
Özellikleri
Teknik Özellikler
Geçerli aralığı: 5-5000A
Çıkış: 0-5A
Doğruluk: 0.5,1.0,3.0
Belirtimi: Çekirdek Böl
Yalıtım Ortamı: Epoksi reçine
Özelleştirilebilir: Evet
Vurgulamak:

bölünmüş çekirdek ct

,

bölünmüş çekirdek akım sensörü
Temel bilgiler
Menşe yeri: Çin
Marka adı: Shinhom
Sertifika: RoHS
Model numarası: SCTK731 Serisi
Ödeme & teslimat koşulları
Ambalaj bilgileri: Karton
Teslim süresi: 4 ~ 8 Hafta
Ödeme koşulları: T/T
Yetenek temini: 10000/Ay
Ürün Açıklaması

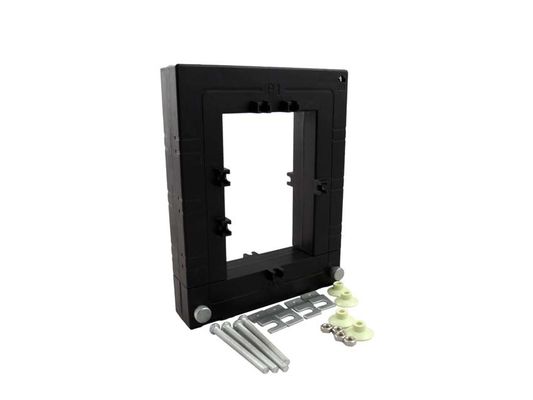

SCTK731 Serisi Elektrik Yüksek Frekanslı Bölünmüş Çekirdek Çelik Akım Trafoları, 5 - 5000A Girişli

Uygulama
SCTK731 serisi retro-fit (split-core) akım trafosu, yeni veya halihazırda var olan ağ işlerinde kurulumlarını kolaylaştırmak için özel olarak tasarlanmıştır. Herhangi bir kablo veya bara devresi açmadan monte edilebilirler. CT'nin sekonder sargısı boyunca dahili bir hassas direnç düşük bir emniyet sağlar
voltaj çıkışı. Zamandan ve kurulum maliyetlerinden tasarruf sağlar.
Elektrik kablolama ve ekipmanları için akım ölçümü, izleme ve koruma. Elektrik motorları, aydınlatma, hava kompresörü, ısıtma ve havalandırma sistemi, klima ekipmanı ve otomasyon kontrol sistemi için akım ve güç ölçümü. Akım, güç ve enerji izleme cihazı

özellik

  • Kendiliğinden kilitlenen yapı, güvenli, kurulumu kolay, taşınabilir
  • Büyük kabloların veya baraların sıkıştırılmasını sağlayan geniş iç cam
  • Mevcut tüm tesislere uyum sağlamak için geniş ebat aralığı



Elektriksel parametre

Sıklık 50-400Hz
Anma girişi töreni Şekil 5A-5000A
Ölçüm aralığı % 5 In-130,% olarak
Nominal Çıkış 0-5A
oran ≤ ±% 0.5
Faz açısı ≤ ± 30 dak
Dielektrik gücü 2.5KV / 1 mA / 1 dak
Yalıtım direnci DC500V / 100MΩmin


Mekanik parametre

dava PC / UL94-V0
bobin PC
çekirdek Silikon çelik
İç yapı Epoksi
İnşaat vida
Çalışma sıcaklığı -25 ℃ ~ 75 ℃
Çalışma Nemi ≤85%
Çıkış bağlantısı terminal


Tip seçimi

P / N

Anma girişi töreni

(A)

Çıktı

(A)

doğruluk Boyutlar (mm)
bir B C D E F G, 'H ben

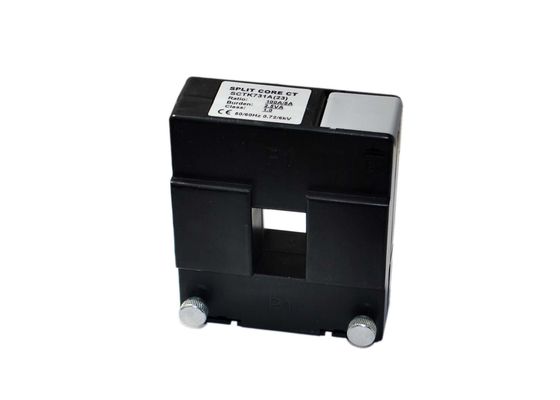

SCTK731A (23) 100-400A 1A / 5A 0.5,1.0,3.0 20 30 50 88 104 34 41 40 31
SCTK731B (58) 250-1000A 1A / 5A 0.5,1.0,3.0 50 80 78 114 145 32 32 33 33
SCTK731C (88) 250-1000A 1A / 5A 0.5,1.0,3.0 80 80 108 144 145 32 32 33 33
SCTK731D (812) 500-1500A 1A / 5A 0.5,1.0,3.0 80 120 108 144 185 32 32 33 33
SCTK731E (814) 600-5000A 1A / 5A 0.5,1.0,3.0 80 140 122 176 228 47 47 53 38
SCTK731F (816) 800-5000A 1A / 5A 0.5,1.0,3.0 80 160 120 176 246 48 48 53 38
SCTK731G (36) 100-3000A 1A / 5A 0.5,1.0,3.0 30 60 88 132 131 49 36 55 43
SCTK731H (513) 100-4000A 1A / 5A 0.5,1.0,3.0 55 130 80 125 195 35 30 53 35



Notlar: Ürün özellikleri özelleştirilebilir
