Ana sayfa /Ürünler/Akım Sense Trafosu/Korumalı Devre / Akım İzleme İçin 333mV Rogowski Akım Trafosu

Korumalı Devre / Akım İzleme İçin 333mV Rogowski Akım Trafosu

Anlaşma
MOQ
negotiable
fiyat
Korumalı Devre / Akım İzleme İçin 333mV Rogowski Akım Trafosu
Özellikleri Fotoğraf Galerisi Ürün Açıklaması Fiyat talebi
Özellikleri
Teknik Özellikler
Bobin Yapısı:: Simit
Aşama: Üç
Bobin uzunluğu: 420mm, 510mm, 620mm, 800mm
Pencere boyutu: 120 mm, 150 mm, 185mm, 240mm
Referans anma akımı: 1000A, 3000A, 6000A, 10kA
Sertifikalar: RoHs CE RSO9001
Vurgulamak:

rogowski bobini akım trafosu

,

ct akım trafosu
Temel bilgiler
Menşe yeri: Çin
Marka adı: Shinhom
Sertifika: RoHS
Model numarası: ZRC Serisi
Ödeme & teslimat koşulları
Ambalaj bilgileri: Karton
Teslim süresi: 4 ~ 8 Hafta
Ödeme koşulları: T/T
Yetenek temini: 10000/Ay
Ürün Açıklaması

Yüksek Performanslı Rogowski Coils 333mV, Korumalı Devre / Akım İzleme için kullanılır, bölünmüş çekirdek akım trafosu

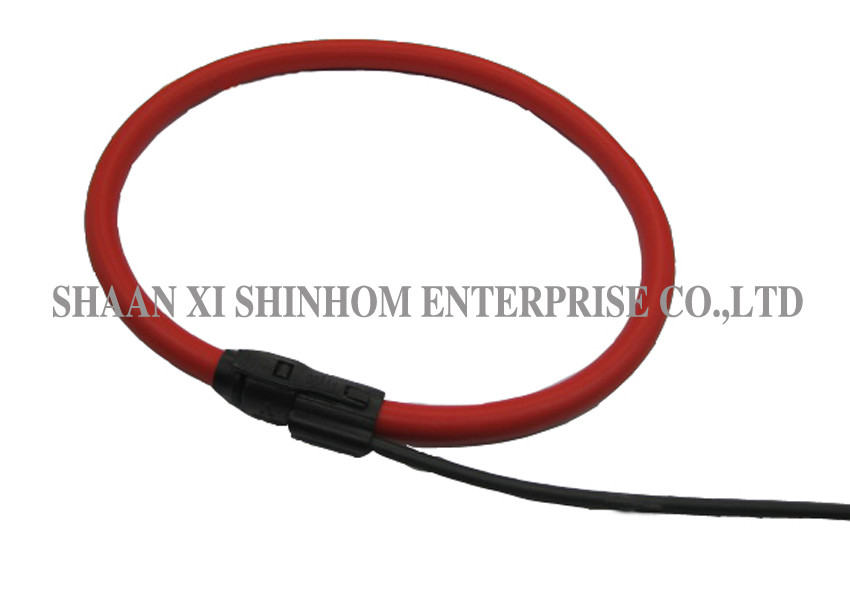

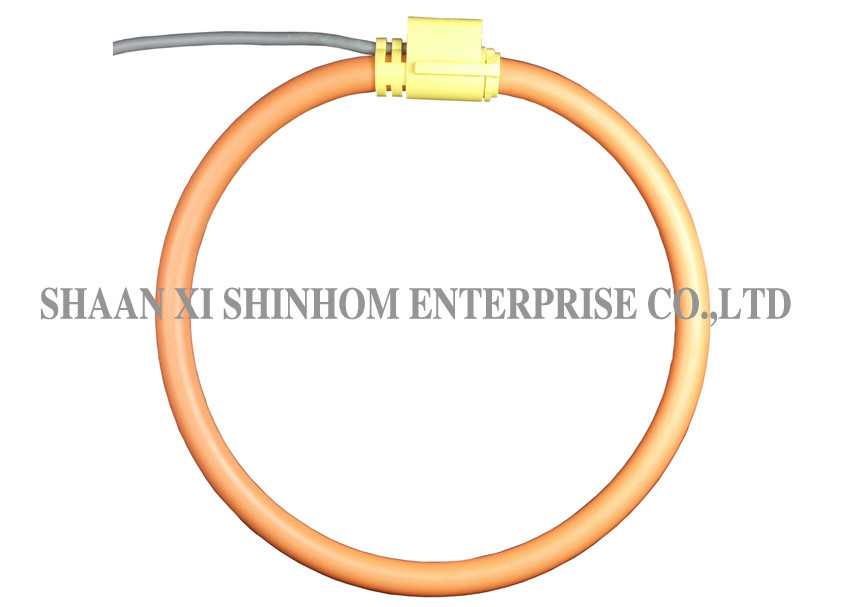

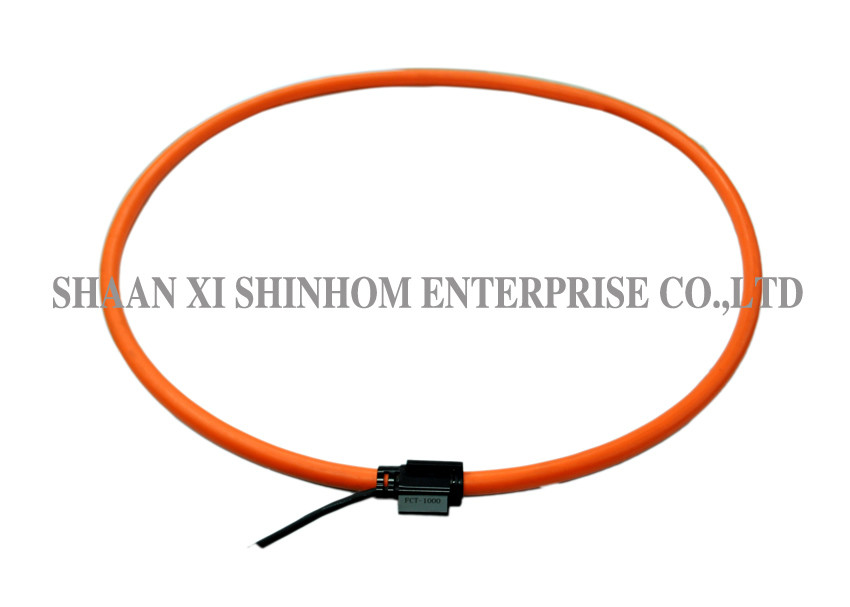

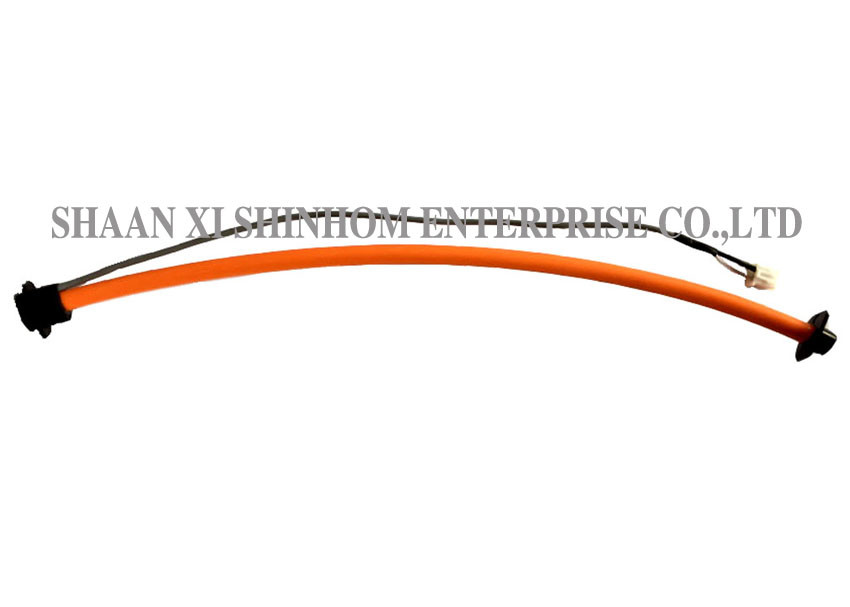

Kelepçeli Esnek Rogowski bobini Akım Trafosu, kalıcı kurulum için bir AC akım dönüştürücüsüdür.

İnce, esnek, klipsli bir Rogowski (sense) bobinin avantajlarını bir sinyal koşullandırıcı sağlayan

Doğru, doğru rms ölçümü, gerilim veya akım.

Özellikler

  • 1A'dan 100kA'ya kadar yüksek doğrusallık
  • Geniş dinamik alan
  • Büyük boyutlu veya garip şekilli iletkenlerde veya sınırlı erişime sahip yerlerde çok faydalıdır
  • Açık devre ikincil tehlikesi yoktur
  • Büyük aşırı yüklenmelerden zarar görmez
  • Müdahaleci olmayan, ana güçten güç
  • Bobin içindeki iletkenin herhangi bir pozisyonunda ölçüm homojenliği
  • Dış akım iletkenine mükemmel derecede reddedilme

Uygulamalar

  • Çok yüksek akım izleme
  • DC dalgalanma ölçümü
  • Harmonikler ve geçici izleme
  • Güç izleme ve kontrol sistemleri
  • Elektronik Watt-saat ölçere uygulanabilir
  • Güç kalitesi izleme
  • Elektrikli fırın
  • Harmonik yönetimi
  • Röle koruma

Şartname

MODEL
ZRC-420
ZRC-510
ZRC-620
ZRC-800
Bobin uzunluğu
420mm
510mm
620mm
800mm
Pencere boyutu
120mm
150mm
185mm
240mm
Ağırlık
105g
120g
135g
165g
Referans anma akımı
1000A
3000A
6000A
10kA
Bobin direnci
100 ila 300 Ω veya 10kΩ
Bobin Bölüm
8mm
Kurşun uzunluğu
2meter
Çıkış (di / dt)
Kalibrasyonsuz
120mV / kA / 50Hz
Kalibre
50mV / kA / 50Hz
85mV / kA / 50Hz
100mV / kA / 50Hz
Doğruluk Oku
Kalibre edilmiş <% 0,5 (merkezi konum, 25 ℃)
Kalibre edilmemiş <% 5 tolerans (merkezi konum, 25 ℃)
Sıcaklık
Kalibre edilmemiş 200 ppm / C
Kalibre edilmiş 400ppm / C
Konum Hatası
±% 1 maksimum
0A çıkış (sıfır sapma)
≤1mV
Faz hatası
≤0.5 °
Doğrusallık
Okumanın ±% 0.2'si
Bant genişliği
1Hz - 1 MHz (-3dB)
İşletme
sıcaklık
-30 ℃ ile 80 ℃ arası
Depolama
sıcaklık
-40 ℃ ile 90 ℃ arası
Diğer gereksinimler, lütfen bizimle iletişime geçin OEM.
Boyutlar toleransı:
A, B, C, F: ± 5 mm, D: ± 0,2 mm, E: ± 10 mm
Boyutlar (mm)
ZRC-420
ZRC-510
ZRC-620
ZRC-800
A.Windows A boyutu
125
155
190
245
B. pencere boyutu b
120
150
185
240
C.Coil OD
147
172
202
267
D.coil bölümü
11
E. kurşun kablosu toplam uzunluğu
2000
F: Bobin uzunluğu
420
510
620
800

Seçim yapabileceğiniz çeşitli özellikler.
