Ürün ayrıntıları:
Ödeme & teslimat koşulları:
|
Geçerli aralığı: | 5-5000A | Çıkış: | 0.333VAC veya 0-0.5A |
---|---|---|---|
Doğruluk: | 1.0 | Ürün adı: | Bölünmüş çekirdekli akım trafosu |
perating Frekansı: | 50-60 HZ | Özelleştirilebilir: | Evet |
Vurgulamak: | bölünmüş çekirdek ct,bölünmüş çekirdek tipi akım trafosu |

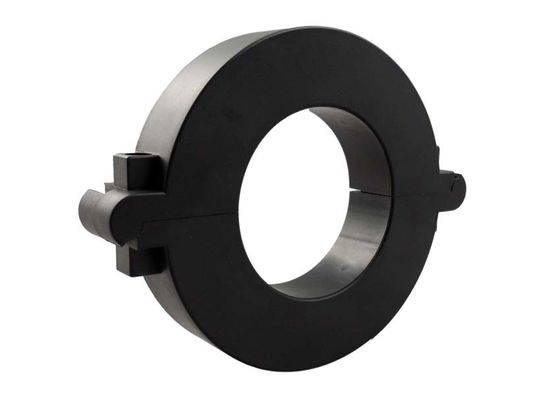

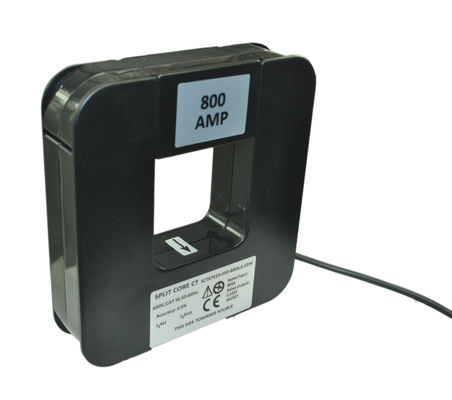

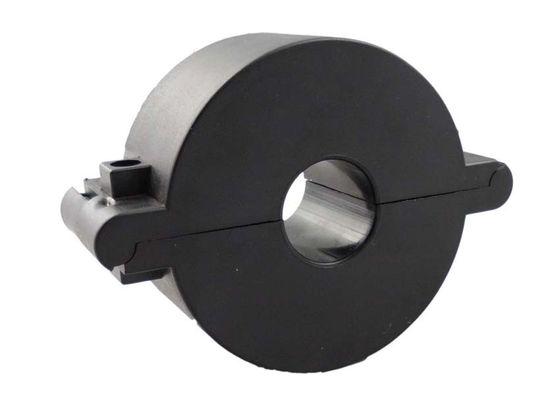

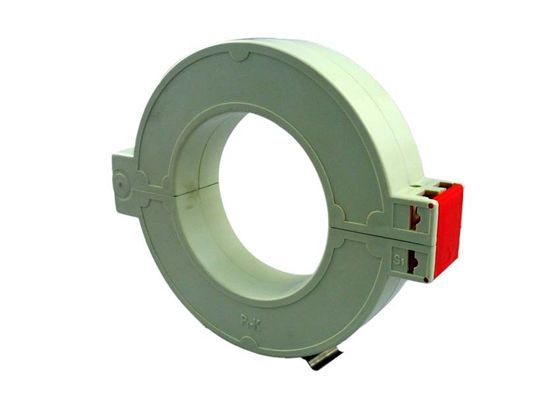

SCTK751 Serisi 5 - 5000A girişli ve Hızlı Kapatma / Açma Özelliği, Doğruluk 1.0 ile Ayrılmış Çekirdek Akım Trafosu
SCTK751 serisi bölünmüş çekirdek tarzı akım trafoları, hızlı ve kolay kurulum için tasarlanmıştır. Bölünmüş çekirdek tasarımı, CT kurulumu için kablo devrelerini ayırmadan manyetik alan indüksiyonu yoluyla temassız akım ölçümlerine izin verir. Bu yöntem daha güvenli, daha kolay ve taşınabilir bir akım ölçümüne izin verir.
Özellikler:
Uygulamalar:
Elektriksel parametre
Sıklık | 50-60Hz |
Anma girişi töreni | Şekil 5A-5000A |
Ölçüm aralığı | % 10 içinde-% 130 olarak |
Nominal Çıkış | 0.333V (AC) veya 0-500mA |
oran | ± 1,0 % |
Faz açısı | ± 90 dak |
Dielektrik gücü | 2.5KV / 1 mA / 1 dak |
Yalıtım direnci | DC500V / 100MΩmin |
Mekanik parametre
dava | PC / UL94-V0 |
bobin | PBT |
çekirdek | mıknatıslanma oranı yüksek nikel-demir alaşımı |
İç yapı | Epoksi |
İnşaat | Kravat |
Çalışma sıcaklığı | -25 ℃ ~ 75 ℃ |
Çalışma Nemi | ≤85% |
Çıkış bağlantısı | UL1015 22AWG Tel (ikiz tel) 2.0m |
Tip seçimi
P / N | Anma girişi töreni (A) | Çıkış (mA / V) | doğruluk | Boyut (mm / inç) | |||||
bir | B | C | D | E | |||||
SCTK751A | 5-200A (5,10,30,50,75,100,125,150,200) | 0-13.3mA 0.333V | 1.0 | 50,8 (2.00) | 53.3 (2.09) | 15.0 (0.59) | 19.1 (0.75) | 19.1 (0.75) | |
SCTK751B | 10-400A (10,50,75,150,200,250,300,400) | 0-26.6mA 0.333V | 1.0 | 59.6 (2.35) | 62.7 (2.47) | 21,0 (0.83) | 19.1 (0.75) | 19.1 (0.75) | |
SCTK751C | 50-630A (50,100,125,200,250,400,600,630) | 0-66.6mA 0.333V | 1.0 | 82.5 (3.25) | 85.1 (3.35) | 25,6 (1.01) | 31.8 (1.25) | 31.8 (1.25) | |
SCTK751D | 100-2000A (100,250,400,630,800A, 1000,2000) | 0-200mA 0.333V | 1.0 | 121.0 (4.76) | 127.0 (5.00) | 30,4 (1.19) | 50,8 (2.00) | 50,8 (2.00) | |
SCTK751E | 200-3000A (200,250,400,630,1500,2500,3000) | 0-300mA 0.333V | 1.0 | 118.0 (4.65) | 133.0 (5.24) | 24.0 (0.94) | 68.0 (2.68) | 80,0 (3.15) | |
SCTK751F | 400-5000A (400,800,1000,1500,2000,3000,5000) | 0-500mA 0.333V | 1.0 | 146.0 (5.75) | 190.5 (7.50) | 35,6 (1.40) | 76.2 (3.00) | 127.0 (5.00) |
Kullanım talimatları
Notlar: Ürün özellikleri özelleştirilebilir
