Name: 0.333V Bölünmüş Çekirdekli AC Akım Sensörü Özelleştirilebilir Röle Koruma Cihazı
Brand: Shaanxi Shinhom Enterprise Co.,Ltd
SKU: SCTK661 Serisi
Availability: InStock

0.333V Bölünmüş Çekirdekli AC Akım Sensörü Özelleştirilebilir Röle Koruma Cihazı

Anlaşma

MOQ

negotiable

fiyat

Özellikleri Fotoğraf Galerisi Ürün Açıklaması Fiyat talebi

Özellikleri

Teknik Özellikler

Geçerli aralığı: 0,5 ~ 630A

Çıkış: 0-500mA / 0.333V (AC)

Sınıf: 0.2,0.5,1.0

İç pencere: 8,0 - 32,0 mm

İnşaat: Kravat

Özelleştirilebilir: Evet

Vurgulamak:

bölünmüş çekirdek ct

bölünmüş çekirdek tipi akım trafosu

Temel bilgiler

Menşe yeri: Çin

Marka adı: Shinhom

Sertifika: RoHS

Model numarası: SCTK661 Serisi

Ödeme & teslimat koşulları

Ambalaj bilgileri: Karton

Teslim süresi: 4 ~ 8 Hafta

Ödeme koşulları: T/T

Yetenek temini: 10000/Ay

Fotoğraf Galerisi

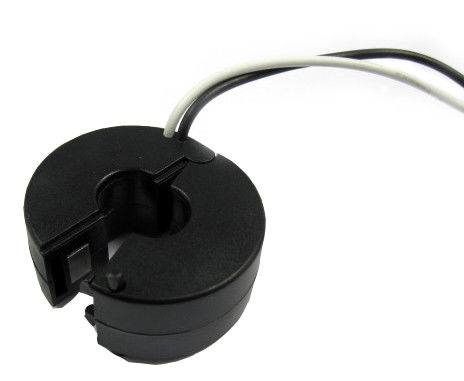

0.333V Bölünmüş Çekirdekli AC Akım Sensörü Özelleştirilebilir Röle Koruma Cihazı

Ürün Açıklaması

SCTK661 Serisi AC 0.333V Bölünmüş Çekirdekli CT 0-500mA Akım Transformatörleri, geniş iç pencere, Özelleştirilebilir

SCTK661 serisi retro-fit (split-core) akım trafosu, yeni veya halihazırda mevcut olan net işlerde kurulumlarını kolaylaştırmak için özel olarak tasarlanmıştır. Herhangi bir kablo veya bara devresi açılmadan monte edilebilirler. Akım trafosunun sekonder sargısı boyunca dahili hassas direnç düşük emniyetli voltaj çıkışı sağlar.

Özellikleri:

Kendinden kilitlemeli, güvenli, kurulumu kolay, taşınabilir yapısı
Ara eklemli ve menteşe yapılı bölünmüş çekirdek akım trafosu
Test deliği serisi boyutu kelepçe sızıntı AC akım trafosu
Büyük kabloların veya baraların sıkıştırılmasını sağlayan geniş iç pencere
Test aralığı: 0.5 ila 630A AC giriş, 0 ila 0.333V çıkış, 0 ila 500mA
Tek fazlı elektrik sayacı ve anti-kurcalama elektrik sayacı için uygundur
Mevcut tüm kurulumları karşılamak için geniş boyut aralığı
Çeşitli mekanik boyutlar, son derece kişiye özel
Zamandan ve kurulum maliyetlerinden tasarruf edebilir.

Uygulamalar:

Elektrik kabloları ve ekipmanları için akım ölçümü, izleme ve koruma Elektrik motorları, aydınlatma, hava kompresörü, ısıtma ve havalandırma sistemi, klima ekipmanı ve otomasyon kontrol sistemi için akım ve güç ölçümü Akım, güç ve enerji izleme cihazı. Röle koruma cihazı .

Elektriksel Parametre

Sıklık	50-60Hz
Anma girişi töreni	0,5A-630A
Ölçüm aralığı	% 10 içinde-% 130 olarak
Nominal Çıkış	0.333V (AC) veya 0-500mA
oran	≤ ± 0.1 ％
Faz açısı	≤ ± 30dk
Dielektrik gücü	2.5KV / 1mA / 1 dak
Yalıtım direnci	DC500V / 100MΩmin

Mekanik Parametre

Durum	PC / UL94-V0
bobin	PC
çekirdek	mıknatıslanma oranı yüksek nikel-demir alaşımı
İç yapı	Epoksi
İnşaat	Kravat
Çalışma sıcaklığı	-25 ℃ ~ 75 ℃
Çalışma Nemi	≤85%
Çıkış Bağlantısı	UL1015 22AWG Tel (ikiz tel) 2.5m

Tür seçimi

P / N

Anma girişi töreni

(A)

Çıkış (mA / V)

doğruluk

Boyut (mm / inç)

bir

SCTK661A-008

0.5-50A

(1,5,10,30,50)

0-50mA

0.333V

0.2,0.5,1.0

36.0

(1.42)

22.0

(0.87)

20.0

(0.79)

(0.31)

2500

(100)

SCTK661B-013

1-100A

(5,10,50,75,100)

0-100mA

0.333V

0.2,0.5,1.0

45.0

(1.77)

22.0

(0.87)

20.0

(0.79)

13.0

(0.51)

2500

(100)

SCTK661C-019

5-250A

(10,100,200,250,400)

0-200mA

0.333V

0.2,0.5,1.0

60.0

(2.36)

22.0

(0.87)

20.0

(0.79)

19.0

(0.75)

2500

(100)

SCTK661D-023

5-400A

(10,100,200,250,400)

0-200mA

0.333V

0.2,0.5,1.0

60.0

(2.36)

22.0

(0.87)

20.0

(0.79)

23.0

(0.91)

2500

(100)

SCTK661E-032

10-630A

(20,100,250,400,600)

0-500mA

0.333V

0.2,0.5,1.0

76.0

(2.99)

22.0

(0.87)

20.0

(0.79)

32.0

(1.26)

2500

(100)

Notlar: ürün özellikleri özelleştirilebilir
