Geçerli aralık: | 0 ~ 300A | Çıktı: | 0-5A |
---|---|---|---|
Sınıf: | 0.5 | İç pencere: | 32.0mm |
Test aralığı: | 1~120% | kişiselleştirilebilir: | Evet |
Vurgulamak: | Toroidal Bölünmüş Çekirdek Akım Sensörü,Permalloy Bölünmüş Çekirdek Akım Sensörü,DC500V Bölünmüş Çekirdek Sensörü |

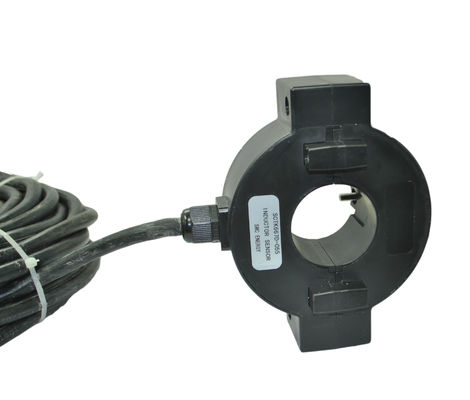

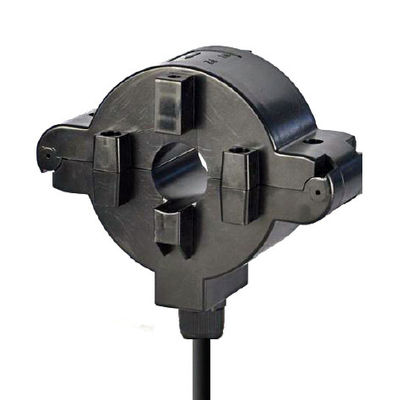

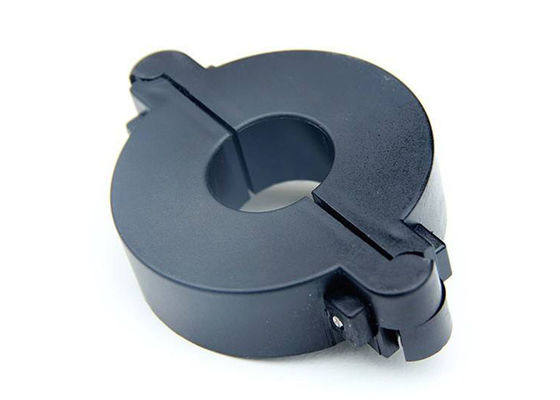

SCTK667D Serisi 300A/5A Alçak Gerilim Toroidal Bölünmüş Çekirdek Akım Sensörü
Bölünmüş çekirdekli akım trafosu, yeni veya mevcut şebekelere kurulumunu kolaylaştırmak için özel olarak tasarlanmıştır. Herhangi bir kablo veya bara devresini açmadan kurulabilirler.CT'nin ikincil sargısı boyunca bir dahili hassas direnç, düşük güvenli voltaj çıkışı sağlar.Elektrik kabloları ve ekipmanları için akım ölçümü, izleme ve korumaya uygulanır. Elektrik motorları, aydınlatma, hava kompresörü, ısıtma ve havalandırma sistemi, klima ekipmanı ve otomasyon kontrol sistemi için akım ve güç ölçümü.Akım, güç ve enerji izleme cihazı.Röle koruma cihazı.
Özellikleri:
Elektriksel Parametre
Sıklık | 50-60Hz |
Anma girişi töreni | 5A-300A |
Ölçüm aralığı | 1%In-120In |
Nominal Çıkış | 0-5A |
Oran | ≤± 0.1% |
Faz açısı | ≤ ±30dk |
Dielektrik gücü | 2.5KV/1mA/1dk |
Yalıtım direnci | DC500V/100MΩmin |
mekanik parametre
Durum | PC /UL94-V0 |
bobin | bilgisayar |
Çekirdek | kalıcı |
İç yapı | Epoksi |
Yapı | Bağlamak |
Çalışma sıcaklığı | -25℃~+75℃ |
Çalışma Nemi | ≤85% |
Çıkış Bağlantısı | UL1015 22AWG Tel (çivili tel) 2.5m |
Tip seçimi
P/N | Anma girişi töreni (A) | Çıkış (A) | Kesinlik | Pencere Ölçüleri(mm) | |
SCTK667D-025 | 50-400A | 1A/5A | 0.5,1.0,3.0 | 25 | |
SCTK667D-032 | 100-630A | 1A/5A | 0.5,1.0,3.0 | 32 | |
SCTK667D-045 | 100-1000A | 1A/5A | 0.5,1.0,3.0 | 45 | |
SCTK667D-055 | 100-1200A | 1A/5A | 0.5,1.0,3.0 | 55 | |
SCTK667D-065 | 100-1500A | 1A/5A | 0.5,1.0,3.0 | 65 | |
SCTK667D-080 | 200-2000A | 1A/5A | 0.5,1.0,3.0 | 80 | |
SCTK667D-100 | 500-3000A | 1A/5A | 0.5,1.0,3.0 | 100 |
Notlar: Ürün özellikleri özelleştirilebilir
