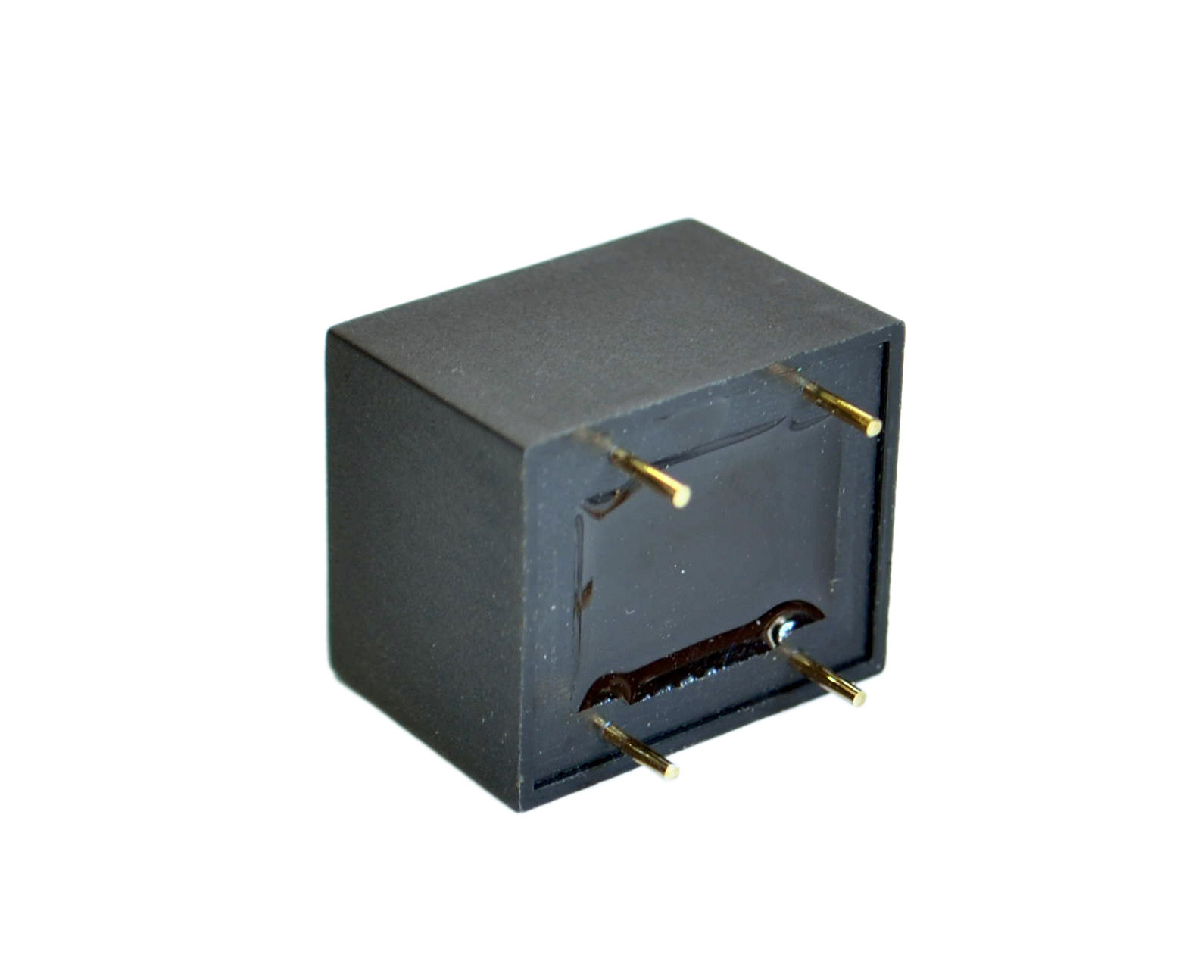

Pcb Dağı Yüksek Frekanslı Akım Algı Trafosu Epoksi Kapsülleme

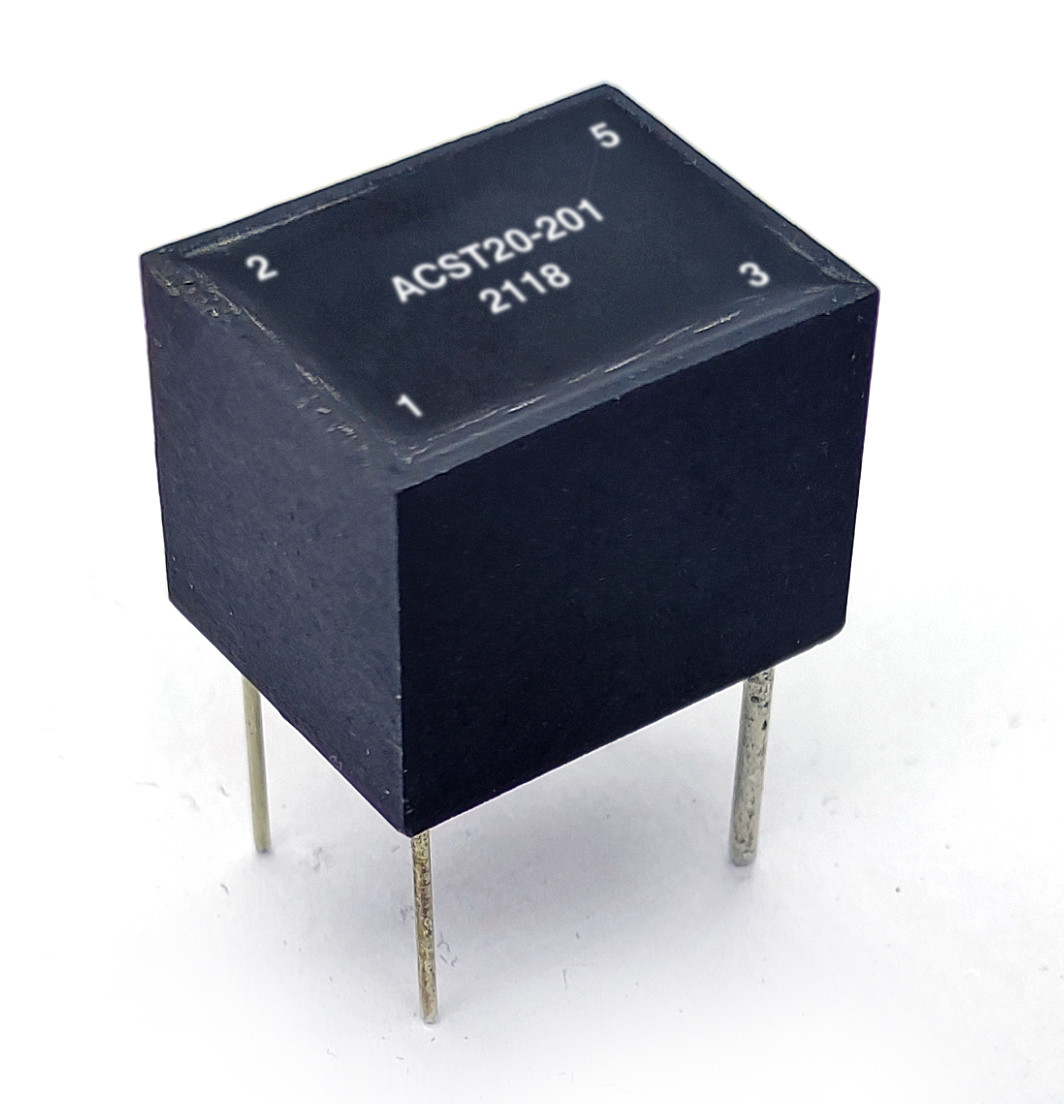

ACST20 Serisi PCB Montajlı Yüksek Frekanslı Akım Transformatörleri

ÖZELLİKLER:

20KHz ila 200KHz arası çalışma frekansı aralığı

Epoksi kapsüllü yapı

Bu akım algılama transformatörleri, Epoksi kapsüllü yapı için tasarlanmıştır

Malzemeler UL94V-0 gereksinimlerini karşılar

IEC950 yalıtım gereksinimlerini karşılar

3750Vrms birincilden ikincil arıza voltajına

Dönüş oranı: 1:50, 1:100, 1:200 mevcut

Çalışma sıcaklığı: -40 ila 85°C

Düşük profilli akım trafoları

PCB montajlı akım trafoları

Seçiminiz için birçok farklı türde yapı ve stil.

Ismarlama açığız.

NOT:

1.Isec değeri, 15 Amp-dönüş rms'lik maksimum birincil akıma karşılık gelir
2.VuS = R tx, x1/2F'dir
Rt (Ohm) : Önerilen Sonlandırma Direnci
Is (A) : Sekonder Akım
F (Hz) : Frekans
3. İkincil endüktans 10KHz ve 10mV'de test edildi
4. Ortam sıcaklığı aralığı: -40℃ ila +120℃.
5. 25°C'de elektriksel özellikler.
6.Pin # 4, yalnızca Ortadan Kılavuzlu (CT) versiyonlardadır
7.Pin#6,#7 yalnızca ACST20A sürümlerinde bulunur

Notlar: Ürün özellikleri özelleştirilebilir
